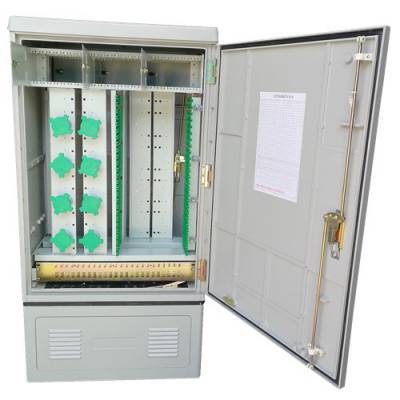

共建共享684芯三网合一光交箱技术规范图文

三网合一光缆交接箱|三网合一交接箱|三网合一光交箱【中国移动通信|中国电信|中国联通（容量：144芯、288芯、432芯、576芯、864芯、720芯驻地光网络室外光缆配纤箱|驻地光网络室外光配线/ 分路器箱]
光缆交接箱（144芯、288芯、576芯、1152芯光交箱）光缆交接箱厂家，光缆交接箱批发，光缆交接箱生产基地！

宏脉专业致力于模压SMC（不饱和聚脂玻纤增强材料）光缆交接箱、配线箱及其它通讯设备的生产、研究和开发。

SMC制造生产、研发的专业人才数十人、拥有各种专业生产机械和检测仪器数十台，年销售额达1亿，具备年产各类smc光缆交接箱80000台/套的生产能力。

我公司开发、研究和生产的GX系列模压SMC144芯、288芯、576芯光缆交接箱...

型号：96芯/144芯/288芯/576芯/720芯/960芯/1152芯/1440芯）专为（中国电信,中国联通,CATV广电,中国铁通,中国移动通信打造）

FTTX综合布线耗材，FTTH光纤入户产品，宏脉通讯为适应三网融合、FTTx的推广，

宏脉推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括光缆交接箱，光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。

内置分光器光缆交接箱

解决方案

内置分光器光缆交接箱解决方案

一、设计需求

随着中国电信“光进铜退”工程的不断深入，FTTB的大量建设，传统的光缆交接箱已不能满足新的需求，应用于FTTB工程的光缆交接箱除要求有传统光缆交接箱的光缆熔接、配线功能及容量外，还要求能在光缆交接箱中内置一定数量的不同类型的分光器，以满足对主干光缆分路的要求。

二、解决方案宁波宏脉通信科技有限公司

     1，光缆交接箱的材质采用高强度玻纤增强聚脂模压成型，此类材料箱体具有良好的机械强度和抗腐蚀耐老化特性。采用优质防锈钢板，经模具成型，再作户外粉喷外理，不仅具有良好抗腐蚀、耐老化性能，而具箱体密封性能好，能抵受剧烈的气候变化和恶劣的工作环境，防护等级可达到IP65级（GB4208）的要求，而且，外观美观大方。

2，光缆交接箱的容量

通过分析客户需求，光缆交接箱容量分为三种类型：144芯，288芯，576芯。

3，安装方式宁波宏脉通信科技有限公司

   小容量光缆交接箱可满足三种安装方式：落地、架空、壁挂，

   对于大容量光缆交接箱，建议采用落地、架空安装。

   按以往建设经验，此类光缆交接箱在室外使用居多。

4，光缆交接箱功能特点概述

光交箱具有配线、熔接、贮纤、调纤功能，有良好的环境适应性。

模块化设计，分光器安装盘及配纤熔接盘全为模块设计，通用性强，可以跟据不同的应用需求，方便调整布局及容量。宁波宏脉通信科技有限公司

配纤用适配器向左倾斜放置，有利尾纤盘绕及对操作人员的安全防护。

箱体门锁为防水，防盗户外门锁，具有良好的安全性能。

跟具不同的配线容量不同规格的箱体分为前开门或前、后开门。

箱内有光缆开剥单元，走线槽，贮纤空间，绕纤盘单元，走线方便，顺畅。

机架具有良好的接地系统，完全满足光交箱的接地要求。

可满足光缆直熔需求。宁波宏脉通信科技有限公司

***的过线及绕纤盘使光缆（纤）的转弯半径都达到了规定要求。

特殊的箱体防凝露设计。

兼容19英寸安装方式。5，箱体型号、规格及布局

  （1） GXF-08L型光缆交接箱宁波宏脉通信科技有限公司

        箱体规格：1000*650*300(H*W*D) ，144芯，可落地、架空、壁挂安装，优质防锈钢板材料。

        配纤盘为每盘12芯，最上端为主干输入光缆（6~12芯），其余12芯配纤盘为分配盘单元；光分路器单元为18芯盘，可安装1：16光分路器一个或安装1：8光分路器2个。光分路器盘布局如下图所示（1：8、1：16）：

光缆交接箱布局如下图所示：

（2） GXF-09L型光缆交接箱宁波宏脉通信科技有限公司

箱体规格：1250*650*300(H*W*D) ，288芯，可落地、架空安装，优质防锈钢板材料。配纤盘为每盘12芯，最上端为主干输入光缆（6~12芯），其余12芯配纤盘为分配盘单元；光分路器单元为18芯盘，可安装1：16光分路器一个或安装1：8光分路器2个。可按需求增加1:32光分器盘。

光分路器盘布局如下图所示（1：32）：

光缆交接箱布局如下图所示：

（3）GXF-10L型光缆交接箱宁波宏脉通信科技有限公司

箱体规格：1250*650*600(H*W*D) ，576芯，可落地、架空安装，优质防锈钢板材料，双面开门安装。配纤盘为每盘12芯，最上端为主干输入光缆（6~12芯），其余12芯配纤盘为分配盘单元；光分路器单元为18芯盘，可安装1：16光分路器一个或安装1：8光分路器2个。可按需求增加1:32光分路器盘。宁波宏脉通信科技有限公司

      光缆交接箱布局如下图所示：

    注：采用高强度玻纤增强聚脂模压成型的光缆交接箱布局与以上三种采用优质防锈钢板材料的箱体类似，对应的型号及规格尺寸为：

       GXF-08LS   144芯   960*520*300(H*W*D)

       GXF-09LS   288芯   1450*750*320(H*W*D)

       GXF-10LS   576芯   1450*750*520(H*W*D)
