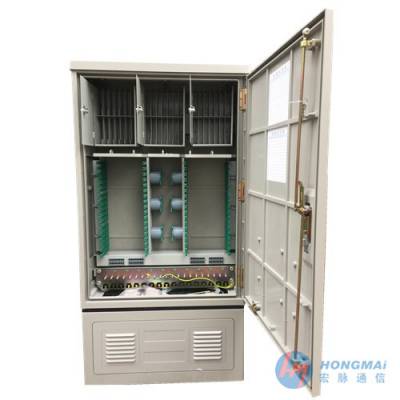

单面576芯三网合一光交箱室外落地式光缆交接箱介绍

三网合一光缆交接箱|三网合一交接箱|三网合一光交箱【中国移动通信|中国电信|中国联通（容量：144芯、288芯、432芯、576芯、864芯、720芯驻地光网络室外光缆配纤箱|驻地光网络室外光配线/ 分路器箱]
光缆交接箱（144芯、288芯、576芯、1152芯光交箱）光缆交接箱厂家，光缆交接箱批发，光缆交接箱生产基地！

宏脉专业致力于模压SMC（不饱和聚脂玻纤增强材料）光缆交接箱、配线箱及其它通讯设备的生产、研究和开发。

SMC制造生产、研发的专业人才数十人、拥有各种专业生产机械和检测仪器数十台，年销售额达1亿，具备年产各类smc光缆交接箱80000台/套的生产能力。

我公司开发、研究和生产的GX系列模压SMC144芯、288芯、576芯光缆交接箱...

型号：96芯/144芯/288芯/576芯/720芯/960芯/1152芯/1440芯）专为（中国电信,中国联通,CATV广电,中国铁通,中国移动通信打造）

FTTX综合布线耗材，FTTH光纤入户产品，宏脉通讯为适应三网融合、FTTx的推广，

宏脉推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括光缆交接箱，光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。

四、使用与维护

4.1 光缆交接箱的工作原理，

4.2 开剥光缆

4.2.1 自光缆端头量出2800mm，定为开剥点。

4.2.2 在开剥点先用专用开剥刀横向切割外护套一周，然后用钢锯在钢带上刻出痕迹来（但不可切断），然后来回轻轻弯折，将钢带断开后与外护层一起去除，露出铝塑综合护层。

4.2.3 取内径与光缆直径相仿的档圈两个宁波宏脉通信科技有限公司、喉箍一个，依次套入光缆。

3.2.4 在铝塑综合层上，自光缆端头量出1800mm处，用专用开剥刀横向小心切割聚乙烯内护层及LAP层一周，去除该护层，切忌急躁，以免误伤光纤松套管，造成开剥失败。

4.2.5 在铝塑综合护层切断处，向护层方向纵剥30mm，再横向切10mm，呈L型切口。

4.2.6 割去缆芯总缠绕线、包带，将纺纶线绕在一起，纺纶线与加强芯留长150mm。

4.2.7 将光纤松套管、加强芯、纺纶线上的油膏及脏物擦干净，擦的方向应从铝塑综合护层切断处向外顺擦，严禁反方向擦，以防松套管折断。严禁用汽油等易燃溶剂擦洗，以防火灾。

4.2.8 用电吹风将光纤松套管因扭绞引起的弯曲展直，切忌过热使松套管软化变形。

4.2.9 在距离铝塑综合护层切断处450mm处宁波宏脉通信科技有限公司，用松套管切割刀在松套管表面横向划痕一周，在划痕处轻轻地折断松套管并抽除，切忌割断松套管，伤及光纤即告失败。

4.2.10 清除光纤上的油膏，应从松套管处向外顺擦，严禁反方向擦拭。

4.2.11 必要时，在松套管或光纤上粘上数码。

4.3 光缆进入设备的固定与接地宁波宏脉通信科技有限公司

4.3.1 光缆从光缆交接箱底部进线孔进入设备，然后进入光缆固定接地保护装置。

4.3.2 光缆在距离喉箍固定处约100mm处用专用剥线刀开剥，然后用保护套管加以保护，并***开剥长度为800mm~1000mm。

4.3.3 将带铠甲层的光缆用喉箍固定在光缆固定板上，加强芯固定在接地铜柱上。

4.3.4 将地线连到光缆固定板上，然后与机房地线相连。

4.4 光缆交接箱底板采用多组合台阶橡胶衬套，适合不同直径的光缆进入箱体。橡胶衬套所开孔径应小于所进光缆直径2mm以上。

4.5 开剥后的光纤缠绕上蛇型软管，并在盘口旁用扎带固定在扎线板上，然后按自然弯曲度引入到熔配一体模块的熔接盘内。宁波宏脉通信科技有限公司

4.6 熔接前先将光纤保护套管穿入纤芯，然后将光缆纤芯端头与尾纤纤芯端头按光缆熔接工艺熔接，再盘入熔配一体模块的熔接盘（每一熔接盘可熔接单芯光纤12芯）。

4.7 熔接好的尾纤，引入到熔配一体模块的配线盘内，并插入到相应的适配器。

4.8 光纤线路的连接和调度均通过交叉连接，用跳线尾纤在箱体正面实现。跳接尾纤的长度以1米到1.5米为宜。宁波宏脉通信科技有限公司4.9 主干光缆与分支光缆不需要调度时，可直接熔接后置于熔接盘中保护。

五、注意事项

5.1 576芯型光缆交接箱用于室外光缆连接、分配和调度。箱体应安装在牢固牢靠的固定基座上，以便于安装和调试。

5.2 箱体边缘和底板设计时留有气缝，安装在基座上时不能阻塞，这样能保持箱体内干燥。

5.3 光缆余长在箱体内应保持自然弯曲度，弯曲半径应大于光缆直径的20倍。

5.4 箱门锁孔处配不锈钢保护盖（也可根据用户要求不同采用不同的锁），操作完成后盖上以防阻塞。宁波宏脉通信科技有限公司

5.5 在操作光纤时应小心，以免刺破皮肤或眼睛部位。

5.6 在光传输光能量时，建议不要直接观看光纤或光纤连接器的端面，除非安全能量输出等级已得到***。

六、包装、运输及贮存

6.1 包装宁波宏脉通信科技有限公司

本设备的包装按产品包装规范包装，具有防潮、防震措施，附件、备用件另装盒（袋）后再装入本箱，整机用塑料袋密封，箱内有防潮材料，箱体印有防雨、防潮、防震及方向标志。

6.2 运输

本设备适用于各种交通工具的运输，经包装的产品在运输过程中，要求环境温度在-25℃~+55℃之间，相对湿度不大于85％（+30℃）在+30℃以上或阴雨天应有遮蓬，以免产品直接受日光曝晒或雨水淋袭。装卸及搬运时应按包装上印制的运输作业标志进行作业，不准将产品倒放、侧放和翻转。

6.3 贮存宁波宏脉通信科技有限公司

箱子上方不应有堆积过重物品，库房内空气中酸性、碱性或其它有害气体应符合环保规定的要求，室内温度在-25℃~+55℃之间，相对湿度不大于85％（+30℃时）。

七、标准配置附件

（详见装箱清单）

八、光缆交接箱箱门的开启方法、底座开启方法（注：不同锁开启方法不同）：

  使用时，用钥匙***螺丝启将锁具上M3螺丝逆转三圈以上，并向左转下小盖，取出塑料三角定位，将钥匙插入到底，朝开方向旋转，在用钥匙柄拉开门。

   关上门时，则用钥匙柄朝关方向旋转，拔出钥匙，重新装入塑料三角定位，盖上小盖，将M3螺丝拧紧即可。宁波宏脉通信科技有限公司

光缆交接箱底座开启方法：

   将箱体门打开，拔出底座插销即可开启。反之则关闭。

九、客户服务说明（宁波宏脉通信科技有限公司）

  感谢您使用我公司的产品！对您提出的要求和问题，我们将及时给您解决。
