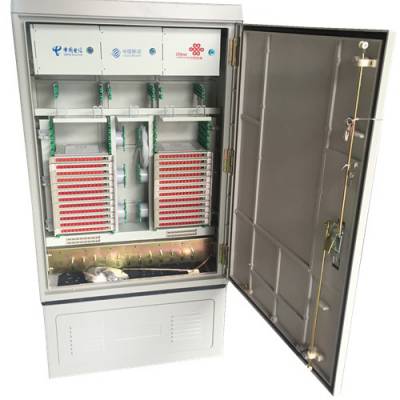

室外432芯三网合一光交箱说明书(宏脉)_图文

中国移动<中国联通<中国广电<中国电信<中国铁通<长城宽带等优质供应商

产品容量：48芯、72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、792芯、864芯、960芯、1152芯、1440芯

光缆交接箱、三网合一光交箱、三网融合光交箱、三网合一光缆交接箱、三网融合光缆交接箱、四网合一光交箱、四网融合光交箱、四网合一光缆交接箱、四网融合光缆交接箱、共建共享光缆交接箱、SMC光缆交接箱、免跳接光缆交接箱、无跳纤光缆交接箱、室外光缆交接箱、不锈钢光缆交接箱、壁挂式光缆交接箱、插片式光缆交接箱、盒式光缆交接箱、单面双开光缆交接箱、前后单开光缆交接箱

产品材质：SMC/不锈钢/冷轧板

产品规格：

GXF05-VI型尺寸：1050*550*310（容量：144芯）

GXF05-VI型尺寸：1450*750*320 （容量：288芯--360芯）

GXF05-VI型尺寸：1450*750*540 （容量：576芯--720芯）

GXF05-VI型尺寸：1450*1510*600（容量：1152芯）

GXF05-VIII型尺寸：1050*550*310（容量：144芯）

GXF05-VIII型尺寸：1450*750*320（容量：288芯--432芯）

GXF05-VIII型尺寸：1450*750*540（容量：576芯--864芯）

GXF5-31型光缆交接箱

产品说明书光缆交接箱

（GXF5-31型）使用说明书

概述

用途

光缆交接箱是用于光纤网络中主干光缆与配线光缆节点处的接口设备，它主要用于室外光缆的连接、配线和调度，并通过光纤活动连接器和跳线将光缆和光缆中各种纤芯进行灵活连接。GXF5-31型万马生产的通信光缆交接箱性能优良、***，纤芯调度灵活，适用于光纤局域网，局域网及光纤接入网等。

1.2 主要特点宁波宏脉通信科技有限公司

1.2.1   本设备由箱体、底座、熔配一体单元架、熔配一体模块、光缆固定接地保护装置、绕线单元组件、走线槽组件等组成，其完善的结构设计使得光缆的固定、接地、熔接、尾纤的盘绕、固定、熔接、富余光纤的盘绕、宁波宏脉通信科技有限公司连接、调度、分配、测试等操作都非常方便可靠。

1.2.2    GXF5-31光缆交接箱是熔配一体模式，它具有以下特点：

1.2.2.1  采用SMC或不锈钢箱体，防护等级IP65，能抵受剧变的气候和恶劣的工作环境；

1.2.2.2  可实现光缆的直熔、宁波宏脉通信科技有限公司冷接或安装光分路器，并具有富余光纤的盘贮功能；

1.2.2.3  熔接盘可抽出至箱体外操作；

1.2.2.4  适用于带状光缆和非带状光缆；

1.2.2.5  卡接式安装FC、SC两种适配器，操作简便快捷；

1.2.2.6  适配器与箱体正面30°角，既***光纤的弯曲曲率半径不小于30㎜，又可避免光纤中的弧光灼伤眼睛；

1.2.2.7  宁波宏脉通信科技有限公司光纤的分配和调度均为全正面化操作；

1.2.2.8  容量配置：48芯、96芯、144芯、288芯、576芯

1.3 性能指标

1.3.1 使用条件

1.3.1.1 环境温度；-5℃~+40℃

1.3.1.2 贮运温度：-25℃~+55℃

1.3.1.3 相对湿度：<=85％（+30℃）

1.3.1.4 大气压力：70Kpa~106Kpa

1.3.2 光电性能

1.3.2.1 连接器损耗（包括插入、重复）≤0.35dB

1.3.2.2 插入损耗：≤0.2dB

1.3.2.3 互换性附加损耗：≤0.2dB

1.3.2.4 重复性附加损耗：≤0.1dB

1.3.2.5 回波损耗宁波宏脉通信科技有限公司：PC≥40dB    UPC≥50 dB    APC≥60 dB

1.3.2.6 插拔耐久寿命大于1000次。

1.3.2.7 机架高压防护地与机架间绝缘电阻大于1000MΩ（500V/DC）。

1.3.2.8 机架高压防护地与机架间通以直流电3000V历时1分钟不击穿且无飞弧现象发生。

1.3.3 适用性指标

1.3.3.1 标称工作波长：850nm、1310nm、1550nm。

1.3.3.2 光纤活动连接器：符合GB/T12707-1991标准规定。

1.3.3.3 光纤、光缆应符合GB/T11819-1989和GB/T7424-1987规定。

1.3.4 密封性能宁波宏脉通信科技有限公司

1.3.4.1 防尘：优于GB4208/IP65级要求。

1.3.4.2 防水：80Kpa水压，±60°冲击箱体15分钟，水珠不能进入箱内。

1.3.5 箱体承受负荷能力

1.3.5.1 箱壳能承受不小于1000N的正向压力。

1.3.5.2 侧表面能承受不小于500N的正向压力。

1.3.5.3 门铰链能承受不小于300N的垂直于门的压力。

1.3.6 抗冲击能力：在X、Y、Z三个轴向施以峰值为300m/s，持续时间为6ms的冲击力，无任何损坏和损伤。宁波宏脉通信科技有限公司

二、走线示意图

2.1 光缆交接箱288芯、576芯走线示意图如下：

光缆交接箱96芯、144芯走线示意图如下：

三、箱体安装

3.1 水泥基座的安装调试

3.1.1 预制水泥基座

水泥基座外形尺寸（长×宽×高）根据箱体尺寸每边加200mm左右，地基中心预留进线孔。宁波宏脉通信科技有限公司

3.1.2 预埋地脚螺钉，根据箱体尺寸（附在门板内侧），螺钉高出水平面50mm（也可以采用膨胀螺栓固定）。

3.1.3 将箱体放在水泥基座上，其固定孔与预埋地脚螺钉对齐放置，然后将地脚螺钉锁紧，安装时应使箱体与水泥基座保持垂直水平。

31.4 在已有水泥基座的情况下，用4个M12×100膨胀螺钉固定即可。

3.2 底座安装调试

 当配套安装时，箱体可根据用户实际情况将底座首先固定于水泥基座上。再用4个M12×100螺钉将箱体固定底座连接。宁波宏脉通信科技有限公司

3.3 当光缆交接箱架空时，则由公司提供相匹配的交接箱站台。
