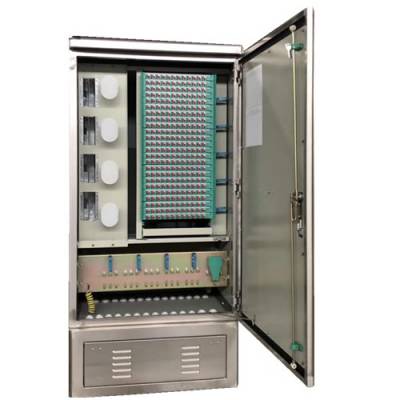

免喷不锈钢光交箱详细介绍576芯720芯1152芯

【不锈钢光缆交接箱生产厂家】【不锈钢光缆交接箱图片报价】【不锈钢光缆交接箱图文详细解析】

HX-GXF05型光缆交接箱满足YD/T988-2007、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等国内标准及IEC 60529、 IEC 62134-1 、UL94等***。

光缆交接箱（Cross Connecting Cabinet for Communication Optical Cable）
型号：GXF05-VI型传统光缆交接箱、GXF05-VII型不锈钢光缆交接箱、GXF05-VIII型三网合一光缆交接箱、GXF05-VIIIF型四网合一光缆交接箱、GXF05-VIIA型美化型光缆交接箱
三网合一光缆交接箱|共建共享光缆交接箱|四网合一光缆交接箱|不锈钢光缆交接箱|SMC光缆交接箱|免跳纤光缆交接箱|美化型光缆交接箱生产基地！！！

（光缆交接箱配线容量：72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯）

光缆交接箱技术规范

1 概述

随着国内光纤接入网建设的迅猛开展，光缆交接箱作为室外光分支点采用的一种重要配线设备，得到了越来越多的应用。在此，我们从箱体性能、密封方法、容量问题、进缆根数等方面在设计和使用中应注意的问题予以要求。

本技术要求结合我省地理、使用习惯及结合发达城市的使用情况而选定，从建设方式、容量、安全、质量、经济、实用等方面进行要求。为***广东联通通信建设所用设备的质量确定“通信光缆交接箱技术规范”的相关技术要求。

2 引用标准宁波宏脉通信科技有限公司下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准***版本的可能性。

    GB/T 2423.1-1989   电工电子产品基本环境试验规程

试验A：低温试验方法(eqv IEC68-2-2-1974)

    GB/T 2423.2-1989   电工电子产品基本环境试验规程

                       试验B：高温试验方法(eqv IEC68-2-2-1974)

    GB/T 2423.4-1993   电工电子产品基本环境试验规程

试验D b：交变湿热试验方法

    GB/T 2423.9-1989   电工电子产品基本环境试验规程

试验C b：设备用恒温湿热试验方法

     GB/T 2828-1987     逐批检查计数抽样程序及抽样表(适用于连续批的检查)

    GB/T 2829-1987    周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)

   GB/T 3047.1-1995   高度进制为20mm的面板、架和柜的基本尺寸系列

    GB/T 3873-1983     通信设备产品包装通用技术条件

    GB  4208-1993     外壳防护等级(IP代码)(eqv IEC529-2-1985)

GB/T 5095.2-1986   电子设备用机电元件基本试验规程及测量方法，***部分：一般检查、电连续性、接触电阻测试、绝缘试验和电应力试验(idt IEC512-2-1985)

     GB/T 5169.7-1985   电工电子产品着火危险试验本生灯型火焰试验方法

    GB/T 5267-1985     螺纹紧固件电镀层宁波宏脉通信科技有限公司

    GB/T 7424-1987     通信光缆的一般要求(eqv CCITTG651.G652)

    GB/T 11819-1989    光纤的一般要求(eqv IEC793-1-1984)

    GB/T 12707-1991    工业产品质量分等导则

    YD/T 611-1993      通信电缆交接箱

    YD/T 694-2004      总配线架

    YD/T 988-2007      通信光缆交接箱

    YD/T 826-1996      FC-PC型单模光纤光缆活动连接器技术条件

    YD/T 895-1997      SC/PC型单模光纤连接器技术条件

    YD/T 896-1997      FC/APC型单模光纤连接器技术条件

3 规范书相关说明

3.1 规范书说明宁波宏脉通信科技有限公司

3.1.1 买方保留和拥有对本规范书的解释权和修改权。

3.1.2 买方下属分公司有权在签定合同前，根据需要修改和补充本规范书，修改补充后的规范书将作为合同的附件。

3.1.3 未经买方书面许可，投标人不得以任何形式向第三方透露本规范书内容。

3.1.4 投标人可用附件形式提供与其技术方案有关的各种文件和资料，供买方参考。

3.1.5 根据需要，买方将对投标人技术应答的内容进行验证，如发现投标人声明支持的功能和性能与实际验证结果不符，买方保留采取进一步处理措施的权利。

3.2 应答规范宁波宏脉通信科技有限公司

3.2.1 投标人应针对技术规范书作出点对点应答，点对点应答必须带原文。

3.2.2 投标人应对以下提出的每一项要求，如实地说明其设备的支持程度。首先对实现或满足程度明确做出“满足”、“不满足”应答，然后做出具体、详细的说明。

3.2.3 不得使用“明白”、“理解”、“部分满足”等词语。对同一条款下的多个要求不能全部满足的应视为“不满足”。对建议部分应和其它部分分别进行答复。对不满足的条款投标人可作具体的说明，以便使买方明白投标人不能满足的情况和原因。

3.2.4 若投标人应答中使用“满足”，但提出了新的建议，这种情况，买方按“满足”处理，可以不与投标人就其建议进行讨论，可以不采纳其建议。

3.2.5 如果投标人应答中使用 “满足”，但在其后的解释描述中的内容与招标书内容不一致，则投标人的解释描述内容无效。

3.2.6 在答复中，要求明确满足的程度，凡采用“详见”、“参见”方式说明的，应提供相关文档并指明参见文档的具体章节或页码。需要做详细解释的内容应尽量放在逐条逐项答复中，若内容太多，可放在指明的附件中。宁波宏脉通信科技有限公司

3.2.7 卖方在答复中如无特别说明，卖方声明支持的功能应为设备已实现的功能，不包括有能力支持但尚未实现的、近期将要实现的、未来计划实现的功能。

3.2.8 中国联通将适时进行现场到货抽测检验，如发现卖方供货设备的测试结果与本规范书声称支持的功能和性能指标不符，买方将依合同约定采取进一步处理措施。

4 总则

4.1 本标准应用范围为光传输网络、光接入网等需要实现光缆、光纤的连接与调度的场景，实现端接主干光缆与配线光缆、并可放置光分路器的功能。本标准对光缆交接箱中的分光、熔纤、配线各种性能、技术指标等方面提出了具体的要求。

4.2 设备厂商应提供在一年以内检测并符合本标准要求的检验报告。

4.3 中国联通广东分公司依据本标准的要求对产品实施抽样检验。

4.4 本标准的解释权和修改权属中国联通广东分公司。

5 环境描述宁波宏脉通信科技有限公司

5.1 使用环境条件

5.1.1 工作温度：-40℃～＋60℃。

5.1.2 相对湿度：≤95％（+40℃）。

5.1.3 大气压力：70~106kPa。

5.1.4 运输

包装后的产品，可用汽车、火车、轮船、飞机等运输，在运输中应避免碰撞、跌落、雨雪的直接淋袭和日光暴晒。

5.1.5 贮存

5.1.6 产品应贮存在通风良好、干燥的仓库中，其周围不应有腐蚀性气体存在，贮存温度为-40℃～+60℃。

5.2 检验环境条件宁波宏脉通信科技有限公司

试验在标准大气条件下进行。标准大气条件为温度：15℃～35℃，相对湿度不大于75％。

6 总体要求

6.1 外观与结构

6.1.1 箱体结构形式

6.1.1.1 箱体采用SMC模压材料或不锈钢钢板的封闭结构形式。SMC箱体采用模压结构，不锈钢箱体采用三明治式双层结构。门通过铰链结构连接，门可自由开合5000次不损坏。门锁应为防盗结构，具有良好的抗破坏性。
