| 型号：48芯 | 货号：7563 | 工艺：塑胶成型 |
| 品牌：宏脉通信 | 是否跨境货源：否 |

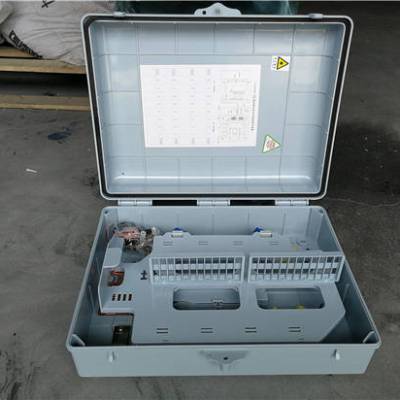

安徽ABS48芯光缆配线箱48芯光纤分纤箱48芯冷轧板分光分纤箱抱杆式光缆楼道箱嵌入式分线箱光纤分线箱、光纤分纤箱、光纤楼道箱、光纤分光箱、光纤分配箱、光纤直熔箱、光纤熔接箱、光纤网络箱、光配箱、光缆分纤箱、光缆分线箱、光缆配线箱、光缆楼道箱、光缆分光箱、光缆分配箱、光缆直熔箱、光缆熔接箱、光缆网络箱、宏脉通信为适应我国电信、移动、联通、广电光纤配线箱、，宏脉通信推出从局端一直到用户桌面的光配线网络处理方案。商品首要包含光纤总配线架、室外通讯机柜，三网合一光纤配线架，三网合一光缆交接箱，三网合一光纤楼道箱，光纤配线架、网络机柜、光缆交接箱，光分路器箱，光纤分线箱光纤配线箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，光纤跳线，配线光缆、皮线光缆、室内布线光缆、无源器材、线路辅佐设备等。。、材质：冷轧板、不锈钢、、安装方式：壁挂式、抱杆式、挂墙式、嵌入式、镶嵌式、室外、室内等带防水功能、使用区：移动 联通 铁通 电信宁波市宏脉通信设备厂专业为电信、移动、联通、铁通、广电供应配套产品【宁波宏脉通信设备有限公司】宏脉连接世界！信息沟通心灵！
GPXX-A系列光纤配线箱使用说明书
一、产品简介
光纤配线箱，用于光通信机械分系统与线路分系统之界面，可供光缆、光纤引线、光纤跳接线三项接续使用，便利光纤线路测试与改接。
特点：
1.
采用19”英寸***安装界面，耳板前后可调节，适用于多种机架（柜）的安装；
2.
3.
箱体采用全铝合金材料，表面涂装静电喷塑，结构轻巧,外形美观；
4.
5.
适配器安装主板旋转式设计，可旋转至箱体外，操作维护非常方便；
6.
7.
前后侧配有专门设计的嵌入式导纤卡,光纤直接嵌入，不需穿插；导纤卡的弧面设计，确保操作安全；
8.
9.
卡装式适配器端板，可灵活调换，使用配置方便；备有FC、SC、ST和LC适配器端板，可根据不同需要选配；
10.
11.
熔接部分为后置式可脱卸模块，便于在地面施工和维护；
12.
13.
公司***产品－光纤热缩保护套管卡座由专用塑料件组成，充分保护熔成的裸光纤。
14.
15.
图一 GPXX-A光纤配线箱外观
16.
二、产品构造
本产品主要由箱体、适配器转板和熔接模块组成，如图二所示。
图二 GPXX-A光纤配线箱的构造
三、安装
GPXX-A系列光纤配线箱可安装于19英寸标准机柜，也可以使用在19英寸光纤配线架上。
四、施工步骤
1）将光缆引入至光缆配线箱后侧的光缆固定板位置。如图三所示。2）将光缆端部剪去约1m长。然后取适当长度（约1500mm），剥除最外层护套，将接地线刺片端插入光缆开剥处（用片略划开护套），并用胶片缠紧，***与光缆铠装钢带接触可靠。从光缆开剥处取金属加强芯约85mm长度后剪去其余部分，并将金属加强芯固定在钢丝固定座上，并将光缆以喉箍收紧使其稳固。开剥后的光缆束管用PVC保护软管置换后，予盘在收线区上并引入熔接盘片，用扎带将PVC保护软管固定在熔接盘片上。
3）取适当长度尾纤（一般为2米），在两头贴上标贴纸，将尾纤的一端固定在6口适配器安装板的适配器上，另一端引至熔接盘入口，用扎带将尾纤固定在熔接盘片上。如图四所示。
图四 尾纤的接入和收容
4）将后箱盖连同熔接盘片移至箱体外进行光纤熔接，如图五所示。熔接点用热缩套管保护，并固定在光纤熔接盘片的热缩管卡座内，盖上保护盖。完成后将后箱盖固定在箱体上并理顺、固定光纤。
图五 光纤熔接
5）光缆固定在其他位置时（使用于19英寸光纤配线架上）
当光缆固定在其他位置时，只需将PVC软管直接引入箱体后部的扎线板上，其他操作同3）和4）。
五、附件清单
名称 | GPXX-A48 | GPXX-A72 | |
1 | M5×12机架螺钉 | 4套 | 4套 |
2 | 3×100尼龙扎带 | 24根 | 36根 |
3 | 4×150尼龙扎带 | 8根 | 12根 |
4 | 8×200尼龙扎带 | 4根 | 6根 |
5 | M2适配器安装螺钉 | 100只 | 150只 |
6 | 单芯热缩管 | 48根 | 72根 |
7 | M4沉头螺钉 | 12只 | 12只 |
8 | 5U耳板 | 2件 | 2件 |
9 | 配线标志 | 1套 | 1套 |
10 | φ4 PVC软管 | 4米 | 6米 |
11 | 3M胶带 | 1圈 | 1圈 |
12 | φ20粘贴式扭线环 | 2只 | 2只 |
三、 安装箱体
1、在墙上选取箱体的安装位置，做好螺钉安装位的标记，标记位置参
考下图尺寸（单位：mm），墙壁的强度和厚度能够满足承重和鱼形塑胶膨胀
管的安装要求。
2、在墙上标记位置按图钻孔(4—Φ8)，清理完孔内灰尘后，敲入鱼形
塑胶膨胀管（随机附件），敲入深度以膨胀管全部进入孔内为准，装上盒子
并用M4 自攻螺丝（随机附件）固定好。在挂墙后稍微摇晃箱体，确定光分
路器一体化箱被固定稳当。
四、 布线操作说明
1、将光缆从箱体左侧的橡胶片内穿入，根据实际情况光缆可选择上进
或下进。开剥光缆时加强芯应留长度为90mm左右(用于光缆固定端到加强
芯固定装置)。带护套的光纤长度应留1.8米+光缆开剥端到熔纤盘距离(可
根据实际情况变动)。
2、如光缆需要掏接时，可将光缆的外皮剥开，经过盒内固定和盘绕后
直通，把需要分歧部分的光纤切断，与穿入分歧光缆内的光纤熔接后分歧。
在箱体的进缆口处的光缆护圈可以切开，以***配线光缆能够方便进出。
3、将光纤清洁，0.25mm 的裸纤穿过光纤保护套管到熔纤盘，带松套的
光纤用缠绕管保护到熔纤盘。光缆开剥处缠绕PVC 绝缘胶布。将光缆加强
芯插入加强芯孔固定，用喉箍固定光缆到光缆固定件上。接地孔在箱体左
侧壁上。将带保护管的光纤在熔纤盘内熔接。出光缆从左侧出，出皮线缆
从右侧出，用附件中的防水接头固定。
