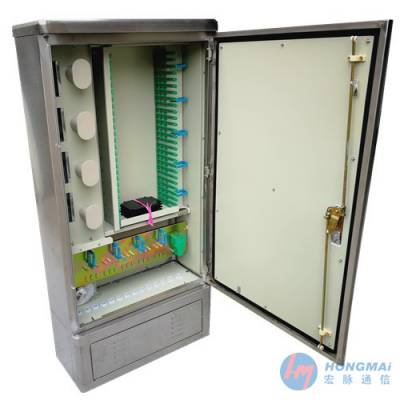

不锈钢光缆交接箱图文详细解析
【不锈钢光缆交接箱生产厂家】【不锈钢光缆交接箱图片报价】【不锈钢光缆交接箱图文详细解析】
HX-GXF05型光缆交接箱满足YD/T988-2007、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等国内标准及IEC 60529、 IEC 62134-1 、UL94等***。
光缆交接箱（Cross Connecting Cabinet for Communication Optical Cable）
型号：GXF05-VI型传统光缆交接箱、GXF05-VII型不锈钢光缆交接箱、GXF05-VIII型三网合一光缆交接箱、GXF05-VIIIF型四网合一光缆交接箱、GXF05-VIIA型美化型光缆交接箱
三网合一光缆交接箱|共建共享光缆交接箱|四网合一光缆交接箱|不锈钢光缆交接箱|SMC光缆交接箱|免跳纤光缆交接箱|美化型光缆交接箱生产基地！！！
（光缆交接箱配线容量：72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯）
7.2 箱门打开后，在门的最外端能承受不小于200N的垂直压力，卸去负荷后，箱门无破坏性痕迹和***变形。
7.3 当有光缆引入时，光缆固定后应能承受不小于1000N的轴向拉力。经拉伸、扭转试验后检查光缆固定处，光缆应无任何松动、破坏现象。
8. 密封性能
箱体的防尘、防水等防护性能须达到GB4208标准中IP65级要求。
9. 燃烧性能宁波宏脉通信科技有限公司
设备所有非金属材料结构件（含尾纤或跳纤）的燃烧性能应符合YD/T 778-2006 中6.5条的规定进行。其中产品样品分别施加火焰两次，每次间隔10min，每次施加火焰30s，施加试验火焰的持续燃烧时间结束后试验样品符合下列要求：
a) 试验样品离火后持续有焰燃烧时间不超过10s；
b) 从试验样品上掉落的善少或灼热颗粒未使燃烧蔓延到放在试验药品下面的铺底层。
10. 标志、包装、运输和贮存
10.1 标志宁波宏脉通信科技有限公司
10.1.1 光缆交接箱上应有标识，表明执行的标准号、产品型号、名称、商标、生产厂家、出厂年月、机号。
10.1.2 光缆交接箱上连接器应有商标或生产厂家的标记。
10.2 包装
10.2.1 光缆交接箱应包装出厂，包装要求及包装箱面标志应符合GB/T 3873中的规定。
10.2.2 包装箱内除产品外，还应装入以下物品和有关文件，文件可用塑料袋或纸袋封装：
a) 备附件及专用工具；
b) 产品适用说明书；
c) 产品合格证；
d) 装箱清单。
10.3 运输宁波宏脉通信科技有限公司
包装后的产品，可用汽车、火车、轮船、飞机等运输，在运输中应避免碰撞、跌落、雨雪的直接淋袭和日光暴晒。包装合格的产品应能承受GB/T 3873中“A10公路运输或振动替代法”的试验要求，试验结束后产品应完好无损，各部件、紧固件不松动，箱门启闭自如，门锁灵活可靠。
10.4 贮存
产品应贮存在通风良好、干燥的仓库中，其周围不应有腐蚀性气体存在，贮存温度为-25℃～+55℃。
11. 试验方法、检验规则
应符合YD/T 988-2007中有关规定。
12. 其它要求宁波宏脉通信科技有限公司
12.1 光缆交接箱内各功能单元（光缆引入、开剥和固定单元；直通单元；熔接配线单元；跳纤存储单元；光分路器放置单元）应为模块化设计，宜于后期更换。
（长X 深X 高），(建议不小于长300mm，深180mm，高25mm)。
12.3 请明确回答在不牺牲OCC容量的情况下预留给PON分光器的安装位置的大小尺寸(长X宽X高，单位：mm)，并在下表中填写可以在该预留位置安装的PON分光器的情况。
在预留位置中可以安装的PON无源光分路器情况表 表3
光分路器制造厂商 | 光分路器型号 | 分光比 | 光分路器尺寸 （长X宽X高，单位：mm） | 安装方式说明 |
12.4 光缆交接箱需具备直熔单元，方便过路纤的管理。宁波宏脉通信科技有限公司12.5 箱体正面左上部应表明中国移动标志（若省公司有特殊要求，遵从省公司的要求），参见图一。
12.6 落地式光在光缆引上处必须有防水防潮的垫圈：光缆引上处必须用隔热、防凝露的材料，并配上密封性能好的垫圈或者其他用于密封的材料。
图一：箱体标志
13. 室外光缆交接箱附加要求和说明
13.1 对箱内张贴标签的位置作如下要求：应具有完善的标识和记录装置，用于方便地识别纤芯序号或传输路序，且记录装置应易于修改和更换。
13.2 涉及的所有光纤连接器、光纤适配器采用FC/PC型。
13.3 其它未指明的材料和配件均应符合中国移动通信有限公司光配线架（ODF）集中采购技术规范书、中国移动通信有限公司光跳线集中采购技术规范书的要求。
14. 箱体材质要求宁波宏脉通信科技有限公司
14.1 复合材料箱体（SMC材料高温高压模塑成形）：
14.1.1 要求强度和耐冲击等特性符合YD/T988-2007规范。
14.1.2 箱体整体的SMC材料壁厚不得低于8mm，要求在门框、门锁等箱体结构强度要求较高的部位，SMC材料壁厚不得低于14mm。
14.2 双层不锈钢材料箱体：宁波宏脉通信科技有限公司
14.2.1 要求强度和耐冲击等特性符合YD/T988-2007规范。
14.2.2 外层箱体采用优质的均质不锈钢板（型号304，满足标准GB/T3280-92），外层箱体的不锈钢板材料壁厚（指未经喷涂处理的基材）不得低于1.5mm。
14.2.3 内层箱体可采用优质的均质冷轧钢板（型号Q235，满足标准GB/T11253-1989）或者优质的均质不锈钢板（型号304，满足标准GB/T3280-92）。内层箱体的钢板材料壁厚不得低于1.2mm。内层箱体采用冷轧钢板时，应采用镀锌喷塑工艺（光缆固定装置等不能采用喷塑的部件除外）。
14.2.4 内外层箱体之间填充保温材料。保温隔热材料导热系数应小于0.041W/M.K（导热系数的测试方法：GB/t10294-2008），保温隔热材料与箱体面板间的粘结强度应大于0.09MPa。
15. 本次投标采用的主要原材料情况
主要原材料情况 列表 宁波宏脉通信科技有限公司 表4
