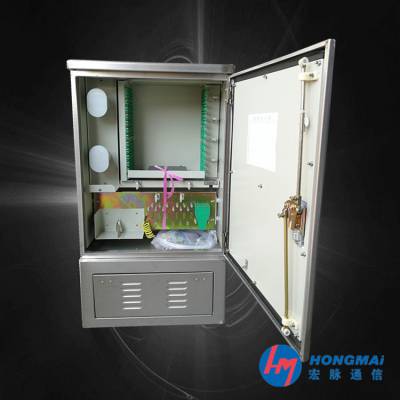

不锈钢光缆交接箱室外落地式

 局端引入光缆，每个运营商设计3 个12 芯熔配一体化托盘，计36 芯；
用户公共区共设计648 芯；
光分路器区采用插片式光分路器，每个运营商设计48 个1 分8 光分槽位，可安装1/2 分4、1/2 分8、1/2 分16、1/2 分32、1/2 分64 的插片式光分器。
订货指南
 GXF5-68BS-IV型驻地光网络室外光配线/分路器箱
GXF5-67BS-V型驻地光网络室外光缆配纤箱
采用免跳纤方式，单面操作，箱体上方为各运营商上行光缆熔纤区，中间主体部分为各运营商下行光缆熔纤区和闲置尾纤管理区，箱体下方为外缆引入区；
箱体外形尺寸：1450×750×320（高× 宽× 深，mm）；
 上行光缆熔纤区（局端引入光缆），每个运营商设计6 个12 芯免跳纤尾纤引出托盘，托盘按不同运营商分为三种颜色；
下行光缆熔纤区设计为6 组，每组由3 个12 芯熔配一体化托盘组成，分为三种颜色，分别与上行光缆熔纤区各运营商托盘颜色对应；
FTTH共建共享光缆交接箱本产品是光纤通信系统的配套设备之一，主要用于光传输网络、光接入网等需要实现光缆、光纤的连接与调度的场景，实现端接主干光缆与配线光缆、并可放置光分路器的功能.

产品特点：
配线光缆尾纤不预接适配器，节省跳线及50﹪适配器；成倍的提高了箱体的利用率，提高了用户密度，降低了用户成本；降低了光链路中的能量损耗及故障率。
可以安装1:2~1:64 各种规格的插片式光分器。
能满足SC及LC 双芯适配器等常用光纤连接器的安装使用。
模块化设计，分区作业；尾纤走线收容空间大，维护方便。
箱体为高分子SMC复合材料或不锈钢材料，内部工作温度受环境影响变化小，抗日照及防腐能力强。
三网合一免跳纤光缆交接箱广泛适用于PON技术FTTX光纤接入网络，是FTTX建设中理想设备之一，可以实现光纤的熔接、存储、端接、分路器的安置以及入户光缆的布放等功能，是用于主干光缆和配线光缆的接口设备。由箱体、光缆固定开剥保护单元、熔接终端单元、过路直熔单元、内部机架、光纤管理保护装置及备附件组成。
主要特点：
使用寿命：25年以上;
使用环境：工作温度：-40℃～+60℃相对湿度：≤95%(+40℃时);
适用光缆样式：带状光缆，束状光缆;
标准工作波长：850nm、1310nm、1550nm标准工作波长的光信号传输。
共建共享免跳纤光缆交接箱广泛适用于PON技术FTTx光纤接入网络，是FTTx建设中理想设备之一，可以实现光纤的熔接、存储、端接、以及入户光缆的布放等功能。
主要特点：

适用于PON技术FTTx光纤接入中主干光缆与配线光缆的端接;
解决传统光缆配纤设备存在的弊端，促进全光网络的发展;
应用免跳纤光缆交接箱的理念，减少配纤适配器和跳纤，减少通信故障点和插损，提升网络安全;
外线区(主干)尾纤定长，且配备有序的尾纤管理中心，界面清晰;
充分提高设备的容量，在传统箱体的空间中，达到扩容增效的目的;
全部模块化的设计，按需配置，应用灵活，降低成本。
室外光缆交接箱是用于光纤接入网中光分支点处于室外场景而使用的光配线设备，方便地实现光纤的连接、分配、存储和调度等功能。箱体采用金属材料或者SMC材料 。
产品特点：
防潮、防水、防尘，抗腐蚀耐老化，防护等级达到IP65级。
采用 12芯熔接配线一体化模块 ，每个接续模块可单独抽出，操作方便。
卡式安装FC、SC、LC等多种适配器，适配器与机箱正面呈斜角，既***了跳纤的曲率半径，又可避免弧光灼伤眼睛。
符合标准：

1）GB 50846-2012《住宅区和住宅建筑内光纤到户通信设施工程设计规范》；
（2）GB 50847-2012《住宅区和住宅建筑内光纤到户通信设施工程施工及验收规范》；
（3）工信部联通[2010]105号《关于推进光纤宽带网络建设的意见》；
（4）工信部联通[2008]235号“关于推进电信基础设施共建共享的紧急通知”；
（5）信部联规〔2007〕24号建设部“关于进一步规范住宅驻地网及商住楼通信管线及通信设施建设的通知”；
（6）GB 50311-2007《综合布线系统工程设计规范》；
（7）YD 5102-2010《通信线路工程设计规范》、YD5121-2010《通信线路工程验收规范》；
（8）GB 50373-2006《通信管道与通道工程设计规范》、GB 50374-2006《通信管道工程施工及验收规范》；
