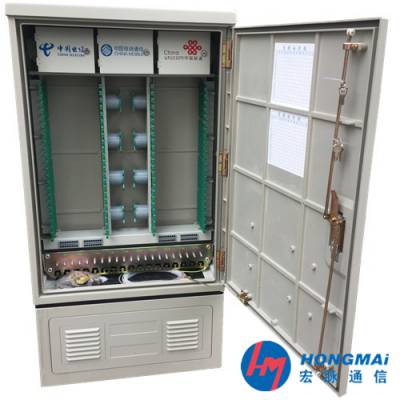

中国移动576芯三网合一光缆交接箱，中国移动576芯三网合一光缆交接箱

三网合一光缆交接箱、三网合一光交箱、四网合一光缆交接箱宁波宏脉通信设备有限公司为您打造优质产品；

产品容量：144芯、216芯、288芯、432芯、576芯、867芯 、1152芯

（电信、移动、联通、广电）的优质供应商《宁波宏脉通信制造》

产品名称：三网合光交箱箱体材质：P65级不锈钢、不饱和聚酯玻璃纤维增强材料（SMC）
参考尺寸（长×宽×高）：
安装方式：落地式、架空式、抱杆式、挂墙式

应用范围：光缆交接箱是用于光缆接入网中主干光缆与配线光缆节点的接口设备，具有光缆熔接、直通、和光纤储存、配线功能

为适应中国电信,中国移动,中国联通,广电网络几大运营商的融合,FTTx的推广,公司推出从（OLT）局端一直到用户桌面的FTTH,FTTX光配线网络解决方案。产品主要包括 ：OMDF光纤总配线架、三网合一ODF光纤配线架、三网合一光缆交接箱、三网合一楼道箱、户外通信机柜、机房光纤配线架、网络机柜、室外光缆交接箱、光缆分光分纤箱、光纤分线箱、（分纤箱、分配箱、配线箱、楼道箱）、光分路器箱、四网合一光纤配线架、四网合一光交箱、DDF数字配线架、ODF单元箱、OUN配线箱、多媒体集线箱、光缆终端盒、光缆接头盒、PLC光分路器、12芯一体化熔纤盘、12芯束状尾纤、光纤跳线、室内外皮线光缆……

144芯/288芯/576芯三网合一光缆交接箱使用说明书

1　概述

1.1　产品用途

符合YD/T 988行业标准，适于FTTH网络中的光分配点。能完成光缆的引入、固定及开剥保护，光纤的熔接、保护，尾纤的储存、停泊及路由管理等功能；提供光纤直熔功能、无跳纤配线功能。能根据客户的要求安装插片式光分路器、波分复用器等增值模块单元。广泛应用于ODN光纤通信网络中。

1.2　技术特性

1)  主要电气技术参数

n  连接器衰减（插入、互换、重复）≤0.3dB。

n  回波损耗：APC型≥60dB，UPC型≥50dB，PC型≥40dB。

n  高压防护接地装置:

a)   绝缘电阻：≥1000MΩ/500V（直流）。

b)   耐电压：≥3000V（直流）/1min，不击穿、无飞弧。

2) 主要机械性能参数

n  光路标识清晰，有效避免维护过程中拆卸可能导致的混乱；

n  连接器插拔耐久性寿命＞1000次。

n  全程曲率半径控制，***在任何位置光纤的曲率半径大于30mm。

n  阻燃：符合GB5169.7实验A要求。

1.4　结构特征

1.4.2   产品特征

n  采用模块化结构，光缆的引入开剥、调度可实现全正面操作；

n  一体式熔接储纤模块，可实现尾纤的全盘存，全停泊；

n  能同时满足带状光缆与非带状光缆的使用需求；

n  主干与配线端路由分开，可实现无交叉跳纤，调线、维护方便。

2　使用环境

n  工作温度： -40℃～＋60℃；

n  贮存温度： －25℃～＋55℃

n  相对湿度：≤95%（＋40℃）

n  大气压力： 70 kPa～106kPa

3　安装和调整

3.1　安装准备

1)        开箱验货

按“装箱清单”中名称、规格型号和数量等对产品进行逐件检查核对。

2)        资料、工具和仪器

表 1 常用安装工具表

144芯/288芯/576芯无跳接光缆交接箱使用说明书

3.2　安装

3.2.1   预制水泥基座

选定好光缆交接箱安装位置后，按图 4及表 2预置实心混凝土水泥基座。

注：根据箱体底部固定孔位置，采用预埋好4个M12的膨胀螺栓或用打孔后敲入4个M12膨胀螺栓。

3.2.2安装箱体

将箱体放置于水泥基座上，底部安装孔位与预置的膨胀螺栓对准后用螺母拧紧。

注：箱体底座与基座接触处应抹“八字灰”，以防箱体内进水。

4　使用和操作

4.1　光缆的引入、固定、开剥及保护

1)   打开底座门板，将光缆从基座内引入箱体；

2)   开剥光缆，切除光缆外护套；并清洁光缆；

注：光缆开剥长度：见图11，长度约L+1.5米（仅供参考），铠甲层预留25mm，中心加强芯预留100mm

3)   在光缆开剥处缠上绝缘胶布或是套上热缩保护套管加以保护；

4)   将加强芯穿入固定孔，用喉扣于光缆铠甲处将光缆固定在光缆固定板的相应位置，再拧紧加强芯

5)   从光缆固定板接地引出点引线至接地点；

6)   用密封腻子将箱体底部光缆引入孔处缝隙封死，防止潮气进入箱体。

光缆固定板接地处切忌与箱体内部零件相连，以免造成伤害。

4.2　光缆与尾纤的熔接及尾纤的存储

1)   裸纤从熔接储纤盘右侧进入，在熔接盘侧壁绑扎后进入熔接盘；

2)   光纤在熔接盘***至少可以盘存一圈后去除多余光纤；

3)   尾纤从熔接储纤盘左侧进入；

4)   尾纤进熔接盘之前开剥，***至少可以盘存一圈后去除多余光纤；

5)   将尾纤与褴纤熔接并用熔接保护套管保护好；

6)   多余的尾纤在储纤盘盘存区盘绕集中放置于停泊区，见图12。

4.3
