| 品牌：宏脉 | 型号：144芯 | 货号：144芯 |
| 适用范围：光纤入户 | 规格：齐全 | 是否跨境货源：否 |

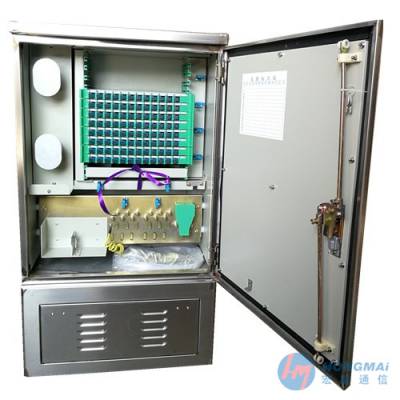

宏脉不锈钢光缆交接箱生产厂家
不锈钢96芯光缆交接箱落地式2.1材质光交箱宏脉科技光缆交接箱，通常又称为街边柜，一般放置在主干光缆上，用于光缆分枝，它是一个无源设备，与原来的铜缆交接箱功能类似，只是将大对数的光缆，通过光缆交接箱后，分为不同方向的几个小对数光缆，当然，这个功能光缆接头盒也可以实现，但不同的是，光缆交接箱可以实现光缆的跳接，也可以用于测试和维护。一般，光缆交接箱是馈线光缆和配线光缆的划分点。
分光器，通俗的说，是用于将一根纤芯中的光束，通过物理通道，广播到多个纤芯中。目的是为了提高主干光纤的利用效率，减少主干光纤的对数。[1]
1．宏脉科技外观设计产品的名称：光交箱。2．本外观设计产品的用途：本外观设计产品用于通信系统、电力系统、交通控制系统及有线电视系统用通信网络中的主干光缆与配线光缆的连接、分配及调度。3．外观设计的设计要点：1）设计要点在于产品的形状及表面的凹凸纹理；2）本外观设计产品的底面为不常见，省略仰视图；左视图与右视图完全相同，省略右视图，主视图与后视图完全相同，省略后视图。4．***能表明设计要点的图片：立体图。
分类
编辑
按材质分类，可分为IP65级不锈钢和不饱和聚酯玻璃纤维增强材料（SMC）。
按容量分类，光缆交接箱主要有48 芯、72芯、96 芯、144 芯、288 芯、360芯、576 芯几种。
使用条件
编辑
工作温度：-40℃～+60℃
相对湿度：≤95% （+40℃时）
大气压力：70～106Kpa
贮运温度：-40℃～+60℃
防潮防雨防尘防盗符合 YD/T988-1998标准
技术参数
编辑
绝缘电阻：接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。
耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于3000V（直流电）1min不击穿无飞弧。
光纤连接器损耗（含插入、互换、重复性）不大于0.5dB。光纤连接器回波损耗：PC型≥40dB UPC型≥50dB APC型≥60dB
光纤连接器插拔耐久寿命>1000次
宏脉科技箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在***外端应能承受的垂直压力大于200N
功能要求
编辑
1．光缆固定与保护功能：应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2．光缆终接功能：应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，***盘绕光缆纤芯、尾纤不受损伤。
3．调线功能：通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4．光缆纤芯和尾纤的保护功能：光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
5．容量：每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置，尾纤盘线装置，适配器卡座，尾纤及适配器，在满容量范围内应能成套配置。
安装说明
编辑
1.宏脉科技落地安装时：先在预制的水泥基座上按安装尺寸预留4个M12的地脚螺钉, 地脚螺钉凸出基座表面约为150mm，安装时先打开设备门，将设备内底部的两个插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的地脚螺钉拧紧，合上基座面板，插好插销，锁紧面板。
2.宏脉科技架空安装时：在站台适当位置留出4个φ13孔,根据安装尺寸将设备固定可靠。[2-3]
