壁挂式电话交接箱图文介绍

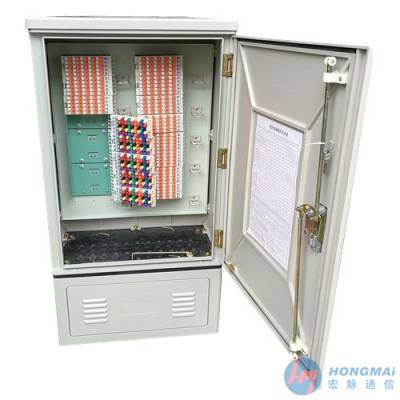

卡接式400对电话交接箱图文介绍卡接式400对电话交接箱图文介绍卡接式400对电话交接箱图文介绍卡接式400对电话交接箱图文介绍卡接式400对电话交接箱图文介绍落地式300对电话交接箱内部结构图落地式300对电话交接箱内部结构图落地式300对电话交接箱内部结构图落地式300对电话交接箱内部结构图落地式300对电话交接箱内部结构图落地式300对电话交接箱内部结构图落地式300对电话交接箱内部结构图落地式300对电话交接箱内部结构图宏脉100对200对300对电话交接箱400对电缆光交箱
XF5-97室外型卡接式
通信电缆交接箱
YD/T 611-93通信电缆交接箱相关标准
主要技术要求及参数
适用范围：选用于市内通信电缆和配线电缆连接,可壁挂、架空、落地、室内、室外安装。主要技术性能指标应满足YD/T 611-93电缆交接箱相关标准。
交接箱由双面旋卡接续模块及列架、底座、电缆管夹、橡胶防水条待组成。
3．适用环境范围：
环境温度：工作时 -55～+55℃
相对湿度≤95%
大气压力：70～106kpa
4．任意互不导通的端子之间及端子与地之间的绝缘电阻
≥5×104MΩ。
5．经潮湿试验后互不导通的端子及端子与地之间的绝缘电阻
≥5×104 MΩ。
6．耐压500V（50HZ）一分钟，任意互不导通的端子之间不击穿，无飞弧现象。
7．能经受导线最小直径0.32mm,直径0.8mm,绝缘层最小直径0.7mm，直径1.2mm范围内的电线的200次重复接续，而其接触点仍符合接续模块夹定电线强度≥24N千克。
8．导线与接续端子之间的接触电阻小于3×10-3Ω。
外形尺寸
货名 | 型号 | 外型尺寸 高*宽*厚（深）mm | 备注 |
落地式电缆 交接箱 | 100对 | 830*440*280 | |
200对 | 830*440*280 | ||
300对 | 830*440*280 | ||
400对 | 1030*550*310 | ||
600对 | 1030*550*310 | ||
900对 | 1450*750*320 | ||
1200对 | 1450*750*320 | ||
1600对 | 1450*750*320 | ||
1800对 | 1450*750*540 | ||
2000对 | 1450*750*540 | ||
2400对 | 1450*750*540 |
2．安装方式
1．电缆从底板橡胶封口中穿入箱内，再进行电缆管夹，然后把电缆的外包剥去。
2．接线方法：如需接线时只需把线穿过塑料端盖进线孔，然后用螺丝刀将塑料盖旋转90°就完成接续。（见图）旋转时不能用力太大，如有塑料端盖损坏可换新的，不需要更换整个部件。因接续在塑料端盖内进行，不外露，且有防潮密封剂保护，不会发生腐蚀现象。
