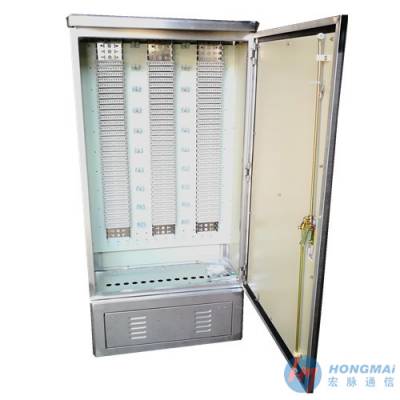

1000对电话交接箱/附图介绍1000对电话交接箱/附图介绍1000对电话交接箱/附图介绍1000对电话交接箱/附图介绍1000对电话交接箱/附图介绍

SMC100对200对300对电话交接箱电缆光交箱分线箱50对卡接式配线箱宏脉100对200对300对电话交接箱400对电缆光交箱

XF5-97室外型卡接式

通信电缆交接箱

YD/T 611-93通信电缆交接箱相关标准

主要技术要求及参数

适用范围：选用于市内通信电缆和配线电缆连接,可壁挂、架空、落地、室内、室外安装。主要技术性能指标应满足YD/T 611-93电缆交接箱相关标准。

1. 交接箱由双面旋卡接续模块及列架、底座、电缆管夹、橡胶防水条待组成。

3．适用环境范围：

1. 环境温度：工作时 -55～+55℃

2. 相对湿度≤95%

3. 大气压力：70～106kpa

4．任意互不导通的端子之间及端子与地之间的绝缘电阻

≥5×104MΩ。

5．经潮湿试验后互不导通的端子及端子与地之间的绝缘电阻

≥5×104 MΩ。

6．耐压500V（50HZ）一分钟，任意互不导通的端子之间不击穿，无飞弧现象。

7．能经受导线最小直径0.32mm,直径0.8mm,绝缘层最小直径0.7mm，直径1.2mm范围内的电线的200次重复接续，而其接触点仍符合接续模块夹定电线强度≥24N千克。

8．导线与接续端子之间的接触电阻小于3×10-3Ω。

外形尺寸

 2．安装方式

1．电缆从底板橡胶封口中穿入箱内，再进行电缆管夹，然后把电缆的外包剥去。

2．接线方法：如需接线时只需把线穿过塑料端盖进线孔，然后用螺丝刀将塑料盖旋转90°就完成接续。（见图）旋转时不能用力太大，如有塑料端盖损坏可换新的，不需要更换整个部件。因接续在塑料端盖内进行，不外露，且有防潮密封剂保护，不会发生腐蚀现象。

3．局线接装在列架上模块的后面端子组合上，先松开列架左面上下的连接件，把列架后面的模块转到前面，反管夹上分开的电缆线顺串线环往上移，按每一模块分叉固定，直到对疯子组合，端子组合是从右到左排成五对，每五对标有号数，直到一百对，每一百对为一方块。4．接跳线应在局线接好后，把列架放到原来位置上，从下往上将一端子接好的跳线通过串线环任意跳到另一对端子上。（见图）

5．拆线：如因需要将已连接的跳线拆除，需用螺丝刀将塑料端盖往左旋转90°即可容易将线拉出。

6．测试：将单对测试器的测试针插入端盖使其固定。通过各种仪表可以测试。

 试验方法

电缆交接箱试验方法应按YD/T611-1993《通信电缆交接箱》及邮科质（1995）142号《通信电缆交接箱进网质量认证检验实施细则》中规定的要求进行,电缆交接箱的预期寿命应大于20年。

 4．包装

5.1电缆交接箱的包装按产品规范包装，具有防水、防震措施，附件另装盒子（袋）后再放入木箱，整机用塑料袋密封，箱外印有防雨、防潮、防震及方向标志

5.2木箱外表应标明生产厂名，产品名称，型号，数量，出厂日期。

宏脉电话交接箱和电缆光交箱的分类及规格　　1.交接箱的分类
　　（1）按交接箱内有无接线端子分为无端子交接箱和有端子交接箱。
　　（2）按其接续方式不同分为压接式和卡接式两大类。卡接式又分为接线子卡接式和模块卡接式，模块卡接式细分为直卡式和旋转式。

2.交接箱的规格
　　按其进出线对容量可分为150、300、600、900、1200、1800、2400、2700、3000、3600对（回线）等规格。2交接箱的结构

　　宏脉交接箱的结构形式如图1所示。

　　1.箱体上应有接地端子和备用端子及其标记。
　　2.接线排和箱体两侧应留有100～150mm操作空间。
　　3.箱体底部的电缆进出口应有良好的密封防潮措施。
　　4.在箱**成端，上列应有固定电缆的位置、下列应留有放置充气维护装置的位置。
　　5.箱门板内侧应有存放测试夹、记录卡片和卡接专用工具的装置。
　　6.产品应包括以下附件：地脚螺栓、螺母、垫圈及专用工具。

3交接箱的技术要求1、使用环境环境温度：-55～+55℃　相对湿度：＜95[%]
　大气压力：70～106kPa2、电气性能
　　1.任意两端子之间及任一端子与接地点之间的绝缘电阻不得小于5×104MΩ。
　　2.任意两端子之间及任一端子与接地点之间在接通500VAC时，1min内应无击穿和飞弧现象。
　　3.导线与接线端子之间的接触电阻不得大于5×10-3Ω。
　　4.接线端子可断处的接触电阻不得大于20×10-3Ω，机械寿命试验后不大于30×10-3Ω。　3、机械物理性能
　　1.箱体一般应采用金属材料。如采用非金属材料其燃烧性能必须符合GB4609中规定的FV-0级。
　　2.箱体外表面不应有明显的机械损伤，箱**不应有焊渣等杂物。
　　3.箱体外形的尺寸不应超过1600mm×1100mm×400mm（高×宽×厚）。
　　4.当箱体高度大于1200mm或交接箱的整体自重大于50kg时，必须设置用于防风抗震和起重挂索的装置。
　　5.箱体在图2所示各方向受载的***负荷值见表1。

6.箱门及门锁应开启灵活、可靠，箱门开启角应大于或等于120。
　　7.箱门处于关闭状态时，其密封性能应符合GB4208中规定的IP53的要求。
　　8.箱门把手等外露和操作部分，不应存有小于R2的锐角。
　　9.各式接续器件的塑料主体，燃烧性能必须符合GB4609中规定的FV-0级。
　　10.各式卡接式接线端子的适用线径为0.32mm、0.4mm、0.5mm、0.6mm、0.8mm中的一种或几种。
　　11.接续好的接线端子与导线的拉脱力应符合表2的要求。
　　12.接线模块的卡接和可断重复使用次数不少于200次。

4交接箱一般规定　　1.宏脉交接箱的安装位置应符合设计要求。
　　2.交接箱安装必须稳固，箱体横平竖直，箱门应有完好的锁定装置。
　　3.交接箱的设备编号、电缆及线序编号等标志应正确、完整、清晰、整齐。
　　4.落地式交接箱安装应砌混凝土基座，基座与人（手）孔之间应以电缆管方式连接，不得采用通道式。电缆管数量应接交接箱最终容量需要一次敷设，最少一次不得少于三根。
　　5.落地式交接箱安装必须做好防潮措施。
　　6.金属箱体的壁龛式分线盒，其箱底应衬厚度不小于15mm的木板，以便电缆固定。5交接箱安装位置的选择　　交接箱安装位置的

选择应符合以下条件：
　　1.交接箱的位置宜设置在交接区内线路网中心偏离电话局的一侧，靠近交接区入口处的个分支路口或配线电缆的交汇处。
　　2.符合城市规划，不妨碍交通并且不影响市容观瞻的地方。
　　3.靠近人（手）孔便于出入线的地方，或利旧电缆的汇聚点上。
　　4.安全、通风、隐蔽、便于施工维护、不易受到外界及自然灾害损伤的地方。
　　5.下列场所不得设置交接箱：
　　（1）高压走廊和电磁**严重的地方。
　　（2）高温、腐蚀严重和易燃易爆工厂、仓库附近及其他严重影响交接箱安全的地方。
　　（3）易于淹没的洼地及其他不适宜安装交接箱的地方。6交接箱的安装　　交接箱的安装有架空式、落地式、交接间式等几种主要形式。
　　1.架空式交接箱的安装
　　（1）具备下列条件时可安装架空交接箱：
　　①接入交接箱的配线电缆为架空方式；
　　②郊区、工矿区等建筑物***的地区；
　　③不具备安装落地式交接箱的条件。
　　（2）架空交接箱的安装步骤如下：
　　①立H杆
　　②安装上杆脚钉等附件
　　③安装工作平台
　　④安装交接箱箱体
　　⑤穿放成端电缆
　　⑥埋上杆铁管
　　⑦制作箱外气塞
　　⑧剩余操作和落地式交接箱操作相关部分相同
　　2.宏脉落地式交接箱的安装
　　（1）具备下列条件可安装落地式交接箱：
　　①进入交接箱主干电缆在600对、交接箱容量在1200对以上；
　　②地理条件安全平整，环境相对稳定；
　　③有建手孔与交接箱基座的条件，并且能与人孔沟通；
　　④接入交接箱的主干电缆和配线电缆为管道式或直埋式。
　　（2）宏脉落地式交接箱的安装步骤如下：
　　①底座的电缆管及预埋底框布置
　　②混凝土底座的安装
　　③交接箱箱体的安装
　　3.交接间、交接配线架安装要求
　　交接间的位置一般应选择在朝阳通风处，面积为10～15m2左右。在住宅小区选择一层楼为宜，电缆容易进入房间。
　　（1）地下电缆槽道：宽不小于600mm，深40mm，长可以根据具体情况而定，槽道上口需装有盖板。
　　（2）如交接间内无法作电缆通道时，也可以铺设地板。
　　（3）交接配线架，可分为立式和墙壁式二种。立式设置在地槽的一侧；墙壁式的上端穿钉距地面不得超过1800mm。接线端子可采用模块接线排和旋转卡夹端子。
　　（4）各条电缆**接地及地线棒应连接至地线排。
