| 型号：360芯 | 品牌：宏脉通信 | 货号：3688 |
| 是否跨境货源：否 | 288芯：三网合一光纤配线架 |
360芯不锈钢光缆交接箱壁挂式光交箱生产厂家

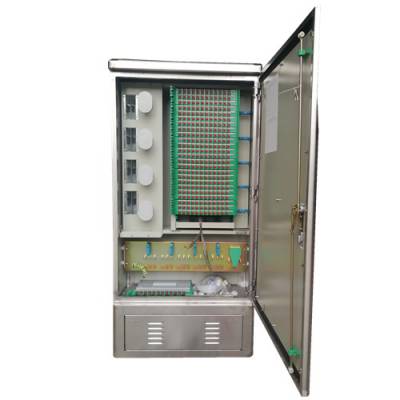

GXF5-08-S系列光缆交接箱(参见图示1-1)是用于连接主干光缆与配线光缆之间的接口设备，它具备了光缆引入、固定、接地保护、熔接、跳线（配线）、存储、调度等多项功能。在光路中具有较高的通用性，尤其适用于光纤通信系统中局端主干光缆的成端和分配，可以方便地实现光纤线路的连接、分配与调度。
2.4 配装的光纤配线熔接配线一体化模块集光纤熔接、尾纤收容和配线功能于一体，使用和维护简便。卡式安装FC、SC适配器，适配器呈30°排布，即***了光纤的弯曲半经≥40mm，又可避免激光灼伤人眼和光纤调度时触伤连接器根部。 |
表二：光交光缆固定位
带状光缆 | 单缆芯数 | 进缆根数 |
>192芯 | 8根 | |
≤192芯 | 4根 | |
束状光缆 | >192芯 | ≥15根 |
≤192芯 | ≥30根 |
7 技术要求
7.1 宁波宏脉通信科技有限公司
环境
按照YD/T 988-2007中5.1节要求。
7.2 外观与结构
按照YD/T 988-2007中5.2节要求。
7.3 材料
按照YD/T 988-2007中5.2节要求。
7.4 光电性能
按照YD/T 988-2007中5.5节要求。
7.5 机械性能
按照YD/T 988-2007中5.6节要求。
7.6 功能要求
按照YD/T 988-2007中5.3节要求。
7.7 接地装置
7.7.1 箱体接地
整个架体应***电气导通，并有完善的接地系统。
7.7.2 高压防护接地装置
宁波宏脉通信科技有限公司
箱体高压防护接地装置与光缆中金属加强芯及金属护套相连，连接线的截面积应不小于6mm2。
箱体高压防护接地装置与地相连的连接端子的截面积应不小于35mm2。
箱体高压防护接地装置与箱体间绝缘，绝缘电阻不小于2×104MΩ/500V（直流）。
箱体高压防护接地装置与箱体及箱体间耐电压不小于3000V（DC），1min不击穿、无飞弧。
箱体高压防护接地装置应能可靠接地，接地处应有明显的接地标志。
8 材料要求
8.1 箱体材料
SMC光缆交接箱中，箱体的构成材料片状模压增强复合材料（SMC）应符合中华人民共和国GB/T15568-2008***。
不锈钢光缆交接箱中使用的钢板应采用优质不锈钢，内配机架钢板采用Q235-A或更好的冷轧钢板材料。箱体双层结构中与外界空气接触的外层部分均采用不锈钢材质，箱体内层采用冷轧钢板或不锈钢喷塑的材质。内配金属结构件可采用冷轧钢板或不锈钢板。
8.2 塑料材料
在光缆交接箱中使用的塑料结构件，其材料应采用阻燃ABS、PC或更好的塑料新料。零件的燃烧性能应按YD/T694-2004中6.16.1~6.16.5条规定的方法进行，实验结果应能符合宁波宏脉通信科技有限公司YD/T694-2004中6.16.6要求。
8.3 光纤适配器
a） 适配器应符合国家及信息产业部标准要求。
b） 设备中使用的光纤适配器应使用陶瓷套管。
c） SC适配器的外壳等塑料零件应使用阻燃PBT新料或更好的材料。
d） FC适配器的连接法兰等零件应使用HPb59-1的铜材或更好的材料。
9 检验方法、检验规则及质量判定
按照通信行业标准YD/T 988-2007规定的试验方法进行检验。
检验分交收检验和型式检验两类。对于已在中国联通网上使用过的光缆交接箱型号，每批次必须按照表三项目进行交收检验，厂家须提供相关检验报告；对于未在中国联通网上使用过的新产品，则应进行型式检验。
9.1 交收检验
9.1.1 抽样方案
宁波宏脉通信科技有限公司
应按GB/T 2828.1-2003一般检查水平为II，正常检验一次抽样方案进行抽样，箱体检验项目抽取样本按台数计，跳纤检验项目抽取样本按芯数计。AQL值B类不合格为：1.0 ；C类不合格为：2.5。对光纤连接器（适配器），每批次每厂家抽检5套，原则上抽捡比例不大于1/2000。
9.1.2 质量判定
检验项目见表三。产品质量以不合格数表示，产品的不合格判定分为B和C两类，如出现B类不合格数≥1或者C类不合格数≥4，则判该检验批不合格。
9.2 型式检验宁波宏脉通信科技有限公司
