| 型号：216芯 | 品牌：宏脉通信 | 货号：258 |
| 是否跨境货源：否 | 288芯：三网合一光纤配线架 |
不锈钢光缆交接箱、板材厚度不锈钢光缆交接箱、板材厚度

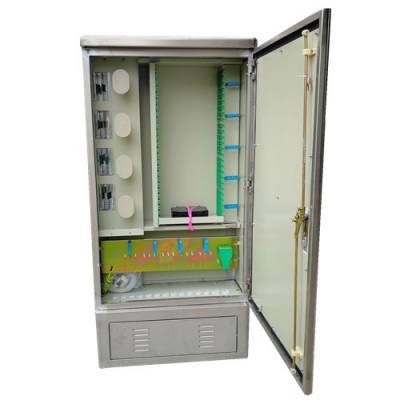

FTTH共建共享室光缆交接箱|三合一光缆交接箱（中国电信|中国联通|广电网络|移动通信专用,配线容量：96芯,144芯,216芯,288芯,360芯,432芯,576芯,648芯,720芯,864芯,1152芯光缆交接箱）FTTH三合一光缆交接箱是用于光纤接入网三网主干光缆与FTTH小区配线光缆节点处的接口设备,可以实现大容量光纤的熔接,终端存储以及调度等功能。该产品的应用,减少了三网的重复线路建设,精简线路,美化环境。中华人民共和国通信行业标准 通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范围 本标准规定了通信光缆交接箱。光缆交接箱用于光纤接入网中主干光缆与配线光缆交接处的接口配线设备。可对主,配线光缆进行固定,开剥,保护,终接及冗纤的盘绕,通过光纤跳线,能迅速方便地调度光缆中光纤序号以及改变传输系统的路由。产品具备模块化设计,优化的光缆管理系统,实现主干光缆与配线光缆交叉连接或互连,以及主干光缆之间的直通连接配线功能。且适用于多元化的XPON建设需求,提供多种光分路器增值单元解决方案
6.1.6 箱体表面
SMC箱体表面的光泽和纹理应均匀美观，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷，箱体表面不应出现任何紧固件。
金属箱体表面涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。
6.1.7 结构装置上的文字、图形、符号和标志宁波宏脉通信科技有限公司
结构装置上的文字、图形、符号和标志应清晰、完整、无误。
6.1.8 所有紧固件联结应牢固可靠，紧固件表面电镀处理的金属结构采用GB/T 2423.17 标准的盐雾试验方法，经48h盐雾试验后，外观不得有肉眼可见的锈斑。
6.1.9 采用涂覆处理的金属结构件，其涂层于基体应具有良好的附着力，附着力应不低于GB/T 9286 标准表1中2级要求。宁波宏脉通信科技有限公司
6.1.10 箱体装配结束后，金属件不得有毛刺、结构件不得扭曲，箱体表面平整光滑、颜色均匀，不存在机械划伤痕迹、箱体各部件不得有明显色差。
6.1.11 保护接地处应有明显的接地标志。
6.1.12 箱门开启角度不小于110°。
6.1.13 箱体密封条粘结应平整牢固，门锁的启闭灵活可靠。
6.1.14 光缆进入时，其弯曲半径应不小于光缆外径的15倍。
6.1.15 光缆管线在设备内布放时，不论在何处转弯，其曲率半径应不小于30mm。
6.1.16 设备应有明细的线序示名标志。
6.1.17 内部箱体主要顶板（上）、底板（下）、支架（左）、支架（右）、挂纤板、光分路器固定板、加强芯固定板、光缆固定板、分光器模块、12芯熔配一体化模块、直熔盘、走线单元等组成。
6.1.18 箱体内配结构分为跳纤区，直通区和外缆进线区，中间主体部分为熔配一体化模块及分路器模块安装区，材料为金属板材的内配机架壁厚不小于1.5mm，承重部件材料厚度不小于2mm。
6.1.19 模块可方便更换适配器。宁波宏脉通信科技有限公司
6.1.20 光纤存储使用的绕纤柱的安装位置应统一，外径不小于Φ60mm。
6.2 产品规格
6.2.1 标记及标识
6.2.1.1 中国联通LOGO位于箱体前门左上部，高度为65mm，同比例按中国联通商标缩放。中国联通LOGO见图2，其颜色为中国红。
6.1.1.2 每个箱体应在门内侧上有对应的标识纸，便于维护人员记录信息。
6.2.2 光分路器模块结构示
分路器（1/2×16）模块结构：
宁波宏脉通信科技有限公司
每个模块可安装18个适配器，满足2×16分纤模式。
模块高度25mm，为1个12芯熔配一体化模块的高度。
分路器模块盒体和盖板材料采用阻燃ABS，模块上有标识纸，便于记录。
分路器（满足1/2×32）模块结构：
模块可安装34个适配器，满足2×32分纤模式。
模块高度50mm，为2个12芯熔配一体化模块的高度。
分路器模块盒体和盖板材料采用阻燃ABS，模块上有标识纸，便于记录。
6.2.3 直通区域结构
直通直区域为选配单元。一个直通区域可安装至少12块熔接盘，每个熔接盘满足束状光缆或带宁波宏脉通信科技有限公司
状光缆12芯直熔。
6.2.4 盒式光分路器固定组件
在不牺牲原有光交容量的情况下，光交箱体内要求可以直接安装盒式光分路器。
6.2.5 连接器停泊区
当光交中安装光分路器，有些连接器暂时不使用时，需要把暂时不使用的连接器放置到停泊区装宁波宏脉通信科技有限公司
置，FC和SC型连接器均可停泊。
6.2.6 光缆引入数量要求
a） 光缆固定板通过塑料垫圈与箱体整体绝缘。
b） 防护接地线与整个固定相连板，光缆中金属加强芯与固定板相连，连接线的截面积应大于6mm2。
c） 光缆固定位应满足下表（光缆固定位不够时可增加光缆扩容引入单元）：
