不锈钢光交箱201拉丝讲解

 重要性

宏脉业务驱动网络发展，电信业务在新的形势和新的机遇下，迎着3G网络的不断推进建设，FTTH建设步伐不断加快，三网融合建设蓄势待发，电信业务发发展形势一片大好，但是对于电信企业来说，效益才是发展的硬道理，也就是说，在这样的新形势下，如何赢得市场，如何拥有大量的用户，在市场上抢得先手，这才是最关键的。对于电信企业来说，首先要打造一个稳固的基础网络，拥有丰富的基础资源，也就是说，如何建设一个资源丰富、网络稳定可靠的网络光纤物理网络，这是需要电信企业思考的问题，而光交接箱在整个本地光缆网建设中将起到很重要的作用，有助于光缆建设的扩展和延续。

在本地光缆网建设中为了提高光缆主干的利用率，减少光缆接头引入的开拨次数，有效提高光缆的安全性和可靠性，建议在光缆的主干路由上设立必要的光缆交接箱。光缆交接箱的用户侧光缆，可以根据用户的发展需求进行逐一上箱，交接箱容量的选择可以以288芯为主。交接箱的主干光缆，应就近接入基站(接入层节点)。为了增加接入的灵活性，光缆的一部分主干纤芯可接在汇接层节点上。

光缆在建设中有两种组网方式：总线式结构和环型结构。线式结构是指从局端到各光缆交接箱只使用一条大对数光缆连接的网络结构，它一般使用在业务量少，范围不大的非重点地区。环型结构是指所有光缆交接箱共同使用一条大对数光缆，光缆首尾在局端终端，自成一个封闭回路的网络结构，纤芯分配与总线式结构一样。

总之，光交接箱在本地光缆网中的应用重要是对光缆纤芯的有效管理和合理规划利用，提高光缆纤芯的精细化管理，同时使光纤网络的建设具备灵活性和很好的扩展性，让光缆物理网络更好的服务于电信业务的发展建设。

 装配要求

①箱门开启角度应不小于120°。

②门锁的启闭灵活可靠。

③保护接地处应具有明显的接地标志。

④光缆光纤无论在箱内何处布放转弯，应***其弯曲半径不小于30mm。

⑤光缆引入口的设置应保护光缆引入时，其弯曲半径大于光缆直径的20倍。光交箱 编辑词条 添加义项名

B 添加义项

?

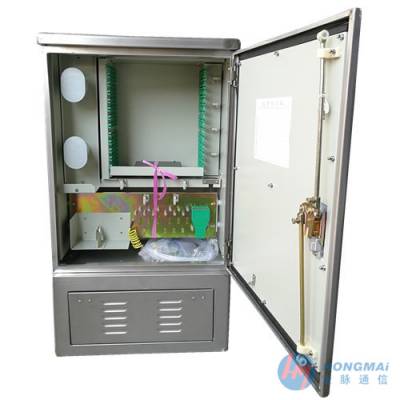

光缆交接箱，通常又称为街边柜，一般放置在主干光缆上，用于光缆分歧，它是一个无源设备，与原来的铜缆交接箱功能类似，只是将大对数的光缆，通过光缆交接箱后，分为不同方向的几个小对数光缆，当然，这个功能光缆接头盒也可以实现，但不同的是，光缆交接箱可以实现光缆的跳接，也可以用于测试和维护。一般，光缆交接箱是馈线光缆和配线光缆的划分点。

分光器，通俗的说，是用于将一根纤芯中的光束，通过物理通道，广播到多个纤芯中。目的是为了提高主干光纤的利用效率，减少主干光纤的对数。

基本信息

1.外观设计产品的名称:光交箱。2.本外观设计产品的用途:本外观设计产品用于通信系统、电力系统、交通控制系统及有线电视系统用通信网络中的主干光缆与配线光缆的连接、分配及调度。3.外观设计的设计要点:1)设计要点在于产品的形状及表面的凹凸纹理;2)本外观设计产品的底面为不常见，省略仰视图;左视图与右视图完全相同，省略右视图，主视图与后视图完全相同，省略后视图。4.最能表明设计要点的图片:立体图。

2.一般的光缆交接箱均由:箱体、一体化熔接盘、光缆固定板、 挂纤柱几部分组成。

折叠编辑本段特点

交接箱具有配线、熔接、贮纤、调纤功能，有顽强地抗野外环境的性能，并能抵受剧烈的气候变化和恶劣的工作环境，箱体密封性能良好，防护等级达IP65级要求。

箱体可为前开门或前后开门，箱内有充足的布纤、贮纤空间，有足够的绕线盘、挂线钩，方便用户操作。

模块化设计，布局合理，功能多，密度大。

采用防盗门锁形，***，具有良好的防破坏功能。箱体有灵活的进出光缆结构和灵活的内连接结构。

可采用FC或SC型适配器，适配器40°斜角，可避免弧光直射人眼。

光缆加强芯根据客户需要，也可采用光缆固定罩壳形式，适用于普通和带状光缆。

接地方式:箱体共有两层地，一层为保护地，光缆加强芯与保护地相接。另一层为机架地，该两层地之间互不相通，分别通过各自的接地线通向机房大地。

在箱体内设有专门的光缆直通熔接区，两端光缆在直通熔接区内连通。

箱体底部高、空间大，便于光缆引入时有更大的曲率半径，安装操作施工方便。

机架有良好的接地系统。

机内塑料件采用阻燃材料。

折叠编辑本段分类

按材质分类，可分为IP65级不锈钢和不饱和聚酯玻璃纤维增强材料(SMC)。

按容量分类，光缆交接箱主要有48 芯、72芯、96 芯、144 芯、288 芯、360芯、576 芯几种。

折叠编辑本段使用条件

工作温度:-40℃~+60℃

相对湿度:≤95% (+40℃时)

大气压力:70~106Kpa

贮运温度:-40℃~+60℃

防潮防雨防尘防盗符合 YD/T988-1998标准

折叠编辑本段技术参数

绝缘电阻:接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。

耐电压水平:接地装置与箱体金工件之间的耐电压水平应不小于3000V(直流电)1min不击穿无飞弧。

光纤连接器损耗(含插入、互换、重复性)不大于0.5dB。光纤连接器回波损耗:PC型≥40dB UPC型≥50dB APC型≥60dB

光纤连接器插拔耐久寿命>1000次

箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在最外端应能承受的垂直压力大于200N
