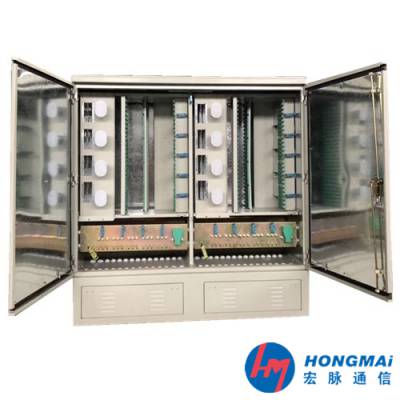

供应朔州1152芯不锈钢光缆交接箱(配置图文详解)，
4.1打开塑料底座箱门；宁波宏脉通信科技有限公司
4.2 将光缆从水泥底座或壁挂、架空支架的底部通过光缆进缆孔进入箱体内。
4.3 将光缆从箱体底部的光缆入孔引入箱体，在入口处用专用密封胶料密封（密封也可以在施工完成后进行）。（附图8、9）
4.3.1 带状光缆的开剥及固定
图8 光缆引入箱体 图9 光缆开剥
a、清洁光缆。
b、开剥光缆，长度为2.1米+光缆开剥处到的接序模块之间的距离（简写为：2.1m+L）（仅供参考），铠甲层预留25mm，中心光缆加强芯预留80mm。（附图10）宁波宏脉通信科技有限公司
c、将裸纤清理干净，套上裸纤（带状）保护套管。（附图11）
图10 套裸纤（带状）保护套管 图11 光缆的固定
d、将光缆加强芯卡入光缆固定板上的加强芯固定件中，拧紧螺钉，在光缆开剥的铠甲层处用喉扣将光缆固定在光缆固定板上。（附图12）宁波宏脉通信科技有限公司
e、将套有裸纤的保护套管按顺序轻轻卡入带状光缆开剥盒内的卡槽里，然后将光缆开剥盒盖板盖上。（附图13）
图12 卡裸纤保护套管 图13 盖开剥盒盖板
4.3.2 非带状光缆开剥及固定。
a、清洁光缆。宁波宏脉通信科技有限公司
b、开剥光缆，长度约L+2.1米（仅供参考），铠甲层预留25mm，中心光缆加强芯预留100mm。（附图14）
c、将裸纤清理干净，套上裸纤（非带状）保护套管，并在光缆开剥处用绝缘胶带将裸纤护管与光缆缠绕固定。（附图15）
图14 非带状光缆的开剥 图15 套裸纤（非带状）保护套管
d、将光缆加强芯卡入光缆固定板上的加强芯固定件中，拧紧螺钉，在光缆开剥处的下端用喉扣将光缆固定在光缆固定板上。（附图16）宁波宏脉通信科技有限公司图16 非带状光缆的固定
4.3.3 接地系统
箱体的高压防护系统由光缆固定板、光缆开剥保护装置、喉扣、接地线、接地铜排、光缆加强芯、铠***组成。光缆的加强芯与铠甲层用喉扣和光缆开剥保护装置固定在光缆固定板上，然后用接地片把光缆固定板串联，***用接地线，并通过进缆孔引出。其中接地线的截面积应大于25平方毫米。宁波宏脉通信科技有限公司五．装箱、运输和贮存
本设备包装具有防潮、防震措施。附件、备用件先装盒（或袋）后再装入木箱，整机用塑料袋密封，箱内装有防潮材料，箱外刷有防潮防震及方向标志。
运输时应防止倒放，搬运时切勿滚翻，小心轻放，防止碰撞。安装前,应防止暴雨淋袭。在运输途中应注意勿使温度高于＋55BＣ，低于－35BＣ。宁波宏脉通信科技有限公司
贮存时箱子上不应堆积过重物品，库房内应防止腐蚀性气体侵蚀设备，库房温度应低于45BＣ，高于－5BＣ，相对湿度不宜长期过高一般应低于75%。宁波宏脉通信科技有限公司
附录一GXF-HS288D288芯SMC光交箱机械结构图：
