型号:720芯 | 品牌:宏脉 | 货号:hm-720 |
是否跨境货源:否 | 720芯:不锈钢光缆交接箱 |

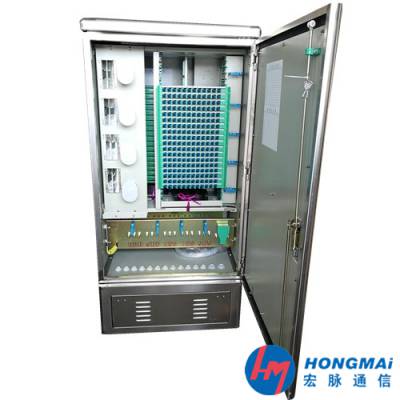

供应阳泉720芯不锈钢光交箱产品图片,
因在光交接箱开通业务的均是业务大客户或重要的接入点,在光缆使用安全方面特别要加强。光缆交接箱的接地装置也是马虎不得的。当一条配线光缆以架空或墙壁吊线形式布放时,就可能引雷进箱体。接地装置对雷击所产生的瞬间大电流若不能及时泻流,就会在光缆固***产生高温发热,甚至烧焦,从而影响正常的通信。这方面光缆交接箱生产厂家并没有引起重视,一般只使用镀锌铁线将各固***串联,经螺栓固定后直接引入地,这是不足够的。在实际安装时执行以下措施,一般的雷未伤害是可避免的。
(1)焊接处应涂沥青。
(2)接地体连接线和卡箍要***有可靠的电气接触。
(3)接地体与电力线焊接(用银化黄铜气焊条气焊)再引到地线排用螺丝连接。
(4)水平接地体焊接处应四面焊接,搭接处应大于250mm。
主要特点
由箱体、底座、熔配一体单元架、熔配一体模块、光缆固定接地保护装置、绕线单元组件、走线槽组件等组成,其完善的结构设计使得光缆的固定、接地、熔接、尾纤的盘绕、固定、熔接、富余光纤的盘绕、连接、调度、分配、测试等操作都非常方便可靠。
光缆交接箱是熔配一体模式。
采用SMC箱体,防护等级IP65,能抵受剧变的气候和恶劣的工作环境;
可实现光缆的直熔并具有富余光纤的盘贮功能
熔接盘可抽出至箱体外操作;适用于带状光缆和非带状光缆;
卡接式安装FC两种适配器,操作简便快捷;
适配器与箱体正面成30°角,既***的光纤的弯曲曲率半径不小于40mm,又可避免光纤中的弧光灼伤眼睛;
光纤的分配和调度均为全正面化操作;
容量:符合设计要求。
性能指标:
使用条件
环境温度:-5℃~+40℃
贮运温度:-25℃~+55℃
相对湿度:≤85%(+30℃时)
大气压力:70KPa~106KPa
光电性能
连接器损耗(包括插入、互换、重复)≤0.5dB
插入损耗:≤0.2dB
互换性附加损耗:≤0.2dB
重复性附加损耗:≤0.1dB(插拔1000次后)。
回波损耗:FC/PC≥40dB FC/UPC≥50dB FC/APC≥60dB
插拔耐久寿命大于1000次。
机架高压防护地与机架间绝缘电阻大于1000MΩ(500V/DC)。1.3.2.8机架高压防护地与机架间通以直流电3000V历时1分钟不击穿且无飞弧现象发生。
适用性能指标
标称工作波长:850nm、1310nm、1550nm。
光纤活动连接器:符合GB/T12707-1991标准规定。
光纤、光缆应符合GB/T11819-1989和GB/T7424-1987的规定。
密封性能
防尘:优于GB4208/IP65级要求。
防水:80KPa水压,±60°冲击箱体15分钟,水珠不能进入箱内。
箱体承受负荷能力
箱壳能承受不小于1000N的正向压力。
侧表面能承受不小于500N的正向压力。
门铰链能承受不小于300N的垂直于门的压力。抗冲击能力:在X、Y、Z三个轴向各施以速度峰值为300m/s,持续时间为6ms的冲击力,无任何损坏和损伤。、
