| 型号：576芯 | 品牌：宏脉 | 货号：hm-576 |
| 是否跨境货源：否 | 576芯：不锈钢光缆交接箱 |
供应山西【不锈钢576芯光缆交接箱】图文详细讲解，
从光缆交接箱内的纤芯类型有4种：非本光缆交接箱使用的纤芯——直通光纤；光缆开剥点到熔接盘的光缆纤芯——使用光纤；熔接盘到适配器的尾纤和连接主干层光缆和配线层光缆的跳纤。如何合理安排这4类纤芯在光缆交接箱的走向、盘留、固定、保护，使施工、维护、更换等操作方便、合理，是判别光缆交接箱性能好坏的一个重要指标。如在使用光纤的管理方面，因主干层光缆多数使用带状光缆（含4、8、12纤芯带），而配线层多数使用层续式单纤光缆，光缆交接箱的纤芯熔接、终端管理就要适应各类型纤芯的使用。又如在跳纤管理方面，假设在288芯光缆交接箱开通70个的系统后，箱内跳纤就140条，如何解决跳纤的相互缠绕、挤压、打结，是十分头疼的问题。建议光缆交接箱使用单走纤方式，便可避免上述问题。
●接地装置
因在光交接箱开通业务的均是业务大客户或重要的接入点，在光缆使用安全方面特别要加强。光缆交接箱的接地装置也是马虎不得的。当一条配线光缆以架空或墙壁吊线形式布放时，就可能引雷进箱体。接地装置对雷击所产生的瞬间大电流若不能及时泻流，就会在光缆固***产生高温发热，甚至烧焦，从而影响正常的通信。这方面光缆交接箱生产厂家并没有引起重视，一般只使用镀锌铁线将各固***串联，经螺栓固定后直接引入地，这是不足够的。在实际安装时执行以下措施，一般的雷未伤害是可避免的。
（1）焊接处应涂沥青。
（2）接地体连接线和卡箍要***有可靠的电气接触。
（3）接地体与电力线焊接（用银化黄铜气焊条气焊）再引到地线排用螺丝连接。
（4）水平接地体焊接处应四面焊接，搭接处应大于250mm。
5.主要特点

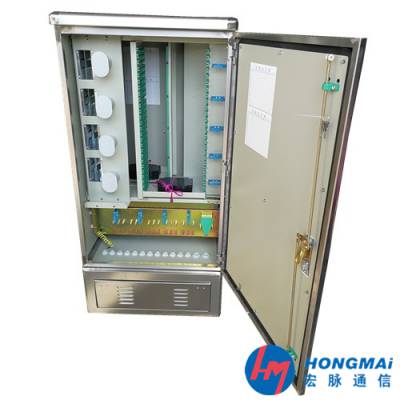

由箱体、底座、熔配一体单元架、熔配一体模块、光缆固定接地保护装置、绕线单元组件、走线槽组件等组成，其完善的结构设计使得光缆的固定、接地、熔接、尾纤的盘绕、固定、熔接、富余光纤的盘绕、连接、调度、分配、测试等操作都非常方便可靠。
光缆交接箱是熔配一体模式。
· ? 采用SMC箱体，防护等级IP65，能抵受剧变的气候和恶劣的工作环境；
· ? 可实现光缆的直熔并具有富余光纤的盘贮功能；
· ? 熔接盘可抽出至箱体外操作；
· ? 适用于带状光缆和非带状光缆；
· ? 卡接式安装FC两种适配器，操作简便快捷；
· ? 适配器与箱体正面成30°角，既***的光纤的弯曲曲率半径不小于40mm，又可避免光纤中的弧光灼伤眼睛；
· ? 光纤的分配和调度均为全正面化操作；
· ? 容量：符合设计要求。
性能指标：
使用条件
· ? 环境温度：-5℃~+40℃
· ? 贮运温度：-25℃~+55℃
· ? 相对湿度：≤85％（+30℃时）
· ? 大气压力：70KPa~106KPa
光电性能
· ? 连接器损耗（包括插入、互换、重复）≤0.5dB
· ? 插入损耗：≤0.2dB
· ? 互换性附加损耗：≤0.2dB
· ? 重复性附加损耗：≤0.1dB（插拔1000次后）。
· ? 回波损耗：FC/PC≥40dB FC/UPC≥50dB FC/APC≥60dB
· ? 插拔耐久寿命大于1000次。
· ? 机架高压防护地与机架间绝缘电阻大于1000MΩ（500V/DC）。1.3.2.8机架高压防护地与机架间通以直流电3000V历时1分钟不击穿且无飞弧现象发生。
适用性能指标
