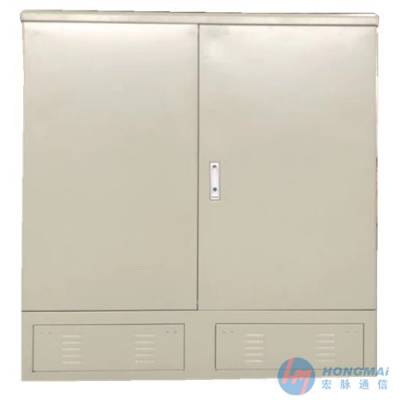

不锈钢648芯光缆交接箱宏脉规格介绍，不锈钢648芯光缆交接箱宏脉规格介绍，不锈钢光交箱结构图文说明
不锈钢光缆交接箱、不锈钢三网合一落地式光缆交接箱、三网合一壁挂式光缆交接箱、三网合一SMC光缆交接箱、三网合一不锈钢光缆交接箱、三网合一免跳接光缆交接箱、三网合一无跳接光缆交接箱、三网合一免跳纤光缆交接箱、三网合一光交箱、三网合一交接箱、光缆交接箱 、不锈钢光缆交接箱 、免跳接光缆交接箱 、四网合一光缆交接箱 、插片式光缆交接箱 、盒式光缆交接箱
产品容量：144芯、216芯、288芯、432芯、576芯、867芯 、1152芯
（电信、移动、联通、广电）的优质供应商《宁波宏脉通信制造》
 光缆交接箱产品简介：
产品名称：光缆交接箱
箱体材质：P65级不锈钢、不饱和聚酯玻璃纤维增强材料（SMC）
参考尺寸（长×宽×高）：
安装方式：落地式、架空式、抱杆式、挂墙式

应用范围：光缆交接箱是用于光缆接入网中主干光缆与配线光缆节点的接口设备，具有光缆熔接、直通、和光纤储存、配线功能。

光缆交接箱用于光纤接入网中主干光缆与配线光缆交接处的接口配线设备。可对主,配线光缆进行固定,开剥,保护,终接及冗纤的盘绕,通过光纤跳线,能迅速方便地调度光缆中光纤序号以及改变传输系统的路由。产品具备模块化设计,*优化的光缆管理系统,实现主干光缆与配线光缆交叉连接或互连,以及主干光缆之间的直通连接配线功能。且适用于多元化的XPON建设需求,提供多种光分路器增值单元解决方案

【GXF05-VI型光缆交接箱】

一、工作环境：

1.环境温度：-40℃～+60℃

2.相对湿度：40℃时小于95%

3.大气压力：70～106Kpa

二、产品特点

1.采用熔配一体化抽拉式模块，使交接箱容量大，密度高。

2.箱体采用高强度SMC聚脂箱体，具有良好抗腐蚀、耐老化性能，能抵受剧烈的气候变化以及适应恶劣的工作环境

3.箱体具有良好的密封性能，防护等级达到GB/T4208IP65级。

4.具有很好的安装性能及防破坏功能。

5.箱体具有***的光缆固定与接地保护装置。

6.高压防护接地与机箱绝缘电阻：≥2×104MΩ/500V(DC)

7.箱高压防护接地与机箱间耐压≥3000V(DC)/1min，不击穿，无飞弧

8.箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N

9.机箱的密封防护等级：达到GB4208标准中IP65级

10.阻燃性能：达到GB4609/FV-0级

11.密封性能：达到GB4208/IP53要求

12.负荷值：壳盖≥980N，侧表面≥400N，支撑件≥200N

13.*小拉脱力：φ0.4-1.2mm导线分别为24-120N

三、用途

1.光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续，配线有直接连接和交叉连接的功能。

三网合一光缆交接箱介绍

【GXF05-VIII型三网合一光缆交接箱】

一、概述

光缆交接箱用于实现光纤接入网中主干光缆与配线光缆的连接、分配及调度，广泛用于光纤接入网线路以及CATV网线路工程。

二、主要特点

1.箱体采用高强度的国际材料SMC（玻璃纤维增强不饱和聚酯塑料）经高温模压而成，使用寿命长，防老化、抗辐射；表面不需任何防护，具备全天候防护功能。

2.箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结

3.箱门采用特种密封门封、防水门锁及三点式门销锁定，***，密封性好。

4.采用12芯熔接配线一体化模块。

5.适合FC、SC、LC、ST光纤适配器的安装。

6.有可靠的光缆固定和接地保护装置。

7.适合于单芯和带状光缆的成端。

8.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。

9.箱体防护等级达到GB/T4208-1993标准中IP65等级要求。

10.美观大方，线条清晰，防腐防水性能好，使用寿命长。

11.光缆交接箱规格：48芯、72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯。

产品介绍

编辑

? 1.箱体材质：IP65级不锈钢、不饱和聚酯玻璃纤维增强材料（SMC）
　　? 2.安装方式：落地式、架空式、抱杆式、挂墙式
　　? 3.应用范围：光缆交接箱是用于光缆接入网中主干光缆与配线光缆节点的接口设备，具有光缆熔接、直通、和光纤储存、配线功能。
　　★ 备注：以上尺寸为常规尺寸，如需特殊规格可根据客户要求定做。

产品分类

编辑

按材质分类，可分为IP65级不锈钢和不饱和聚酯玻璃纤维增强材料（SMC）。
　　按容量分类，光缆交接箱主要有48芯、72芯、96芯、144芯、288芯、360芯、576芯几种。

产品结构

编辑

一般的光缆交接箱均由：箱体、一体化熔接盘、光缆固定板、挂纤柱几部分组成。

产品特点

编辑

? 1.交接箱具有配线、熔接、贮纤、调纤功能，有顽强地抗野外环境的性能，并能抵受剧烈的气候变化和恶劣的工作环境，箱体密封性能良好，防护等级达IP65级要求。
　　? 2.箱体可为前开门或前后开门，箱内有充足的布纤、贮纤空间，有足够的绕线盘、挂线钩，方便用户操作。
　　? 3.模块化设计，布局合理，功能多，密度大。
　　? 4.采用防盗门锁形，***，具有良好的防破坏功能。箱体有灵活的进出光缆结构和灵活的内连接结构。
　　? 5.可采用FC或SC型适配器，适配器40°斜角，可避免弧光直射人眼。
　　? 6.光缆加强芯根据客户需要，也可采用光缆固定罩壳形式，适用于普通和带状光缆。
　　? 7.接地方式：箱体共有两层地，一层为保护地，光缆加强芯与保护地相接。另一层为机架地，该两层地之间互不相通，分别通过各自的接地线通向机房大地。
　　? 8.在箱体内设有专门的光缆直通熔接区，两端光缆在直通熔接区内连通。
　　? 9.箱体底部高、空间大，便于光缆引入时有更大的曲率半径，安装操作施工方便。
　　? 10.机架有良好的接地系统。
　　? 11.机内塑料件采用阻燃材料。
　　光缆交接箱

使用条件

编辑

1.工作温度：-40℃～+60℃
　　2.相对湿度：≤95%（+40℃时）
　　3.大气压力：70～106Kpa
　　4.贮运温度：-40℃～+60℃
　　5.防潮防雨防尘防盗符合YD/T988-1998标准

技术参数

编辑

? 1.绝缘电阻：接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。
　　?2. 耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于3000V（直流电）1min不击穿无飞弧。
　　?3. 光纤连接器损耗（含插入、互换、重复性）不大于0.5dB。
　　?4. 光纤连接器回波损耗：PC型≥40dBUPC型≥50dBAPC型≥60dB
　　5.光纤连接器插拔耐久寿命>1000次
　　?6.箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在最外端应能承受的垂直压力大于200N
　　光交箱

功能要求

编辑

1．光缆固定与保护功能：应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
　　2．光缆终接功能：应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，***盘绕光缆纤芯、尾纤不受损伤。
　　3．调线功能：通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
　　4．光缆纤芯和尾纤的保护功能：光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
　　5．容量：每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置，尾纤盘线装置，适配器卡座，尾纤及适配器，在满容量范围内应能成套配置。

安装说明

编辑

1.落地安装时：先在预制的水泥基座上按安装尺寸预留4个M12的地脚螺钉,地脚螺钉凸出基座表面约为150mm，安装时先打开设备门，将设备内底部的两个插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的地脚螺钉拧紧，合上基座面板，插好插销，锁紧面板。
　　2.架空安装时：在站台适当位置留出4个φ13孔,根据安装尺寸将设备固定可靠。
