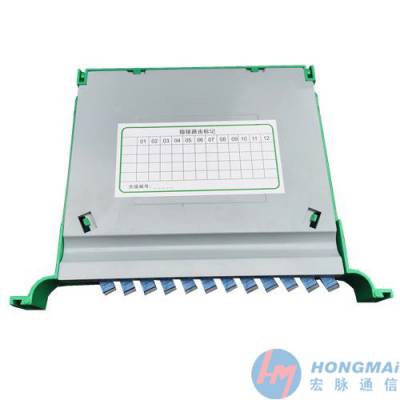

宏脉12芯SC一体化迷你小盘 产品分类宏脉12芯SC一体化迷你小盘 产品分类宏脉12芯SC一体化迷你小盘 产品分类宏脉12芯SC一体化迷你小盘 产品分类宏脉12芯SC一体化迷你小盘 产品分类宏脉12芯SC一体化迷你小盘 产品分类宏脉12芯SC一体化迷你小盘 产品分类

迷你型12芯三网光交箱一体化托盘21公分熔纤盘12芯迷你型一体化托盘FC-SC电信级三网合一光交箱盘子熔纤盘 （宏脉通信〉为您提供高品质:24芯一体化熔纤盘,24芯一体化模块,FC24芯一体化模块,SC24芯一体化熔纤盘,FC24芯一体化熔纤盘,SC24芯一体化模块 。熔纤盘，光纤熔纤盘专业，厂家行业***，品质***。【24芯一体化熔纤盘介绍】光配线产品，塑料配件。熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘采用高强度工程塑料注塑成型，阻燃、强度高、***时间长等。 【24芯一体化熔纤盘特点性能】：1、用于光纤的熔接、分支；2、盖可翻转，盘可叠加，扩大容量，安装、使用及为方便。 光配线产品，塑料配件熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘采用高强度工程塑料注塑成型，阻燃、强度高、***时间长

宏脉科技熔配一体化模块，又称熔配一体化单元盒、ODF单元盒或熔接框，是用于光缆引入、固定和保护、光缆终端与尾纤熔接, 用户可根据实际需求选配单元数量或法兰盘数量。是专为光纤通信机房设计的光纤配线设备。具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既单独装配成光纤配线架，也可与数字配线单元 、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入***的设备之一。

壳体采用静电喷塑，外形美观，使用方便。内配光缆固定装置、熔接盘、过线环。熔接盘采用叠加式结构，配置灵活，容量可达96芯，使用带状光缆可达144芯。具有使光缆金属构作与终端盒壳体绝缘并能方便地引出接地的功能。能提供充足的光缆终端安放和余留光纤存储空间。可根据用户需求定制特殊规格尺寸。

名称

宁波宏脉通信科技有限公司熔配一体化模块单元盒、熔接框、ODF单元盒

规格

12芯一体化托盘三网合一光缆交接箱光交箱ODF光纤配线架机柜

特点

·宏脉19″标准安装，盒体静电喷涂，美观大方

·壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便

·适用于束状和带状光缆

·可根据需要安装FC、SC、ST适配器

·采用适配器固定板来固定适配器，提高互换性能

·走线清晰，具有尾纤盘储功能

·耳板左右对称、独特嵌线式结构设计，光缆引入灵活，方便

·可以调节盒体的安装深度，安装时灵活、通用，施工维护方便

·可根据客户要求增设钢芯固定装置

·内部抽拉式结构设计，便于操作，采用金属结构并具备熔接和配线功能

·可在机架或机柜上直接操作，无需取下安装和维护

·安装和维护时无需将上盖板取下

技术参数

·使用条件

工作温度：-10°C~+40°C

贮存温度：-25°C~+55°C

相对湿度：≤85%（+30°C ）

大气压力：70Kpa~106Kpa

·光电性能

标称工作波长：850nm、1310nm 、1550nm

插入损耗：≤0.5dB

回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB

抗电强度：≥3KV(DC)/1min不击穿、无飞弧

绝缘电阻：≥1000MΩ/500V(DC)

寿命：≥1000次

收容盘光纤弯曲半径：≥40mm

·机械性能

塑料件燃烧性能符合GB51697-85的规定。

光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm

光缆进入机箱，曲率半径大于光缆直径的15倍

壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便

·功能

具有光缆固定和保护功能

具有光缆终接功能

调线功能

光缆纤芯和尾纤的保护功能

·应用范围

适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统

产品概述

熔纤盘是一种连接光缆的器件。用于光纤的熔接、分支，将光缆引进熔纤盘，并熔接，***封装在内。盖可翻转，盘可叠加，扩大容量，安装、使用极为方便。光配线产品，塑料配件。熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘采用高强度工程塑料注塑成型，阻燃、强度高、***时间长等。

光纤熔纤盘

折叠编辑本段产品介绍

◆材质：阻燃ABS工程熟料。

◆颜色：黑色、白色和黑黄一体。

◆主要技术参数*工作温度：-5℃~40℃*相对湿度：≤85%（30℃时），*大气压力：70~106Kpa*阻燃性：采用阻燃塑料（ABS），阻燃性能达到行业要求，添加***剂。

◆应用范围*用于光纤的熔接、分支*盖可翻转，盘可叠加，扩大容量，安装、使用极为方便。

折叠编辑本段产品作用

熔接盘是用于光缆接续（俗称接头）时盘放多余纤芯的工具，一般固定在光缆终端盒的中间，是光缆终端盒的重要组成部分。

折叠编辑本段特点

熔纤盘可分为4芯、6芯、8芯、12芯和24芯，尾纤、光缆束管有各自盘线通道，分层管理，有效保护光纤不受损伤。

三层结构，最下层为配线盘，中间为熔接盘，顶部为盖板，熔接、配线一体化，操作方便。

可适用于FC、SC、LC、ST四种适配器和带状、束状、非带状光缆。

光纤在任何位置，弯曲半径大于40MM。

适配器与接续单元正面呈30°斜角，既***了跳线的弯曲曲率半径，又可避免激光灼伤人眼。

折叠编辑本段技术指标

类型 技术参数

插入损耗 ≤0.5dB

回波损耗 FC/PC≥40dBFC/UPC≥50dBFC/APC≥60dB

绝缘电阻 ≥3KV(DC)/1Min不击穿、无飞弧

抗电压强度 ≥3000V(DC)/1min不击穿、无飞弧（盒体高压防护接地装置与盒体之间）

阻燃性 符合GB/T5169.7-1985标准（针对工程塑料ABS材质）

使用寿命 ≥1000次

折叠编辑本段安装须知

1、光缆接头时，先剥开外套层，露出内层的裸露纤芯（一般剥除长度为1.1M），将两根光缆分别固定在光缆终端盒的两端。

2、用酒精棉擦拭裸露纤芯，擦拭干净后用专用的切割刀切割纤芯，纤芯的端面一定要切割平整。然后套上热熔管。

3、将需要接头的两根纤芯放入光纤熔接机中熔接，熔接完成后加热热熔管使其收缩紧贴纤芯。

4、完成一组后（一般8根为一组，也有4根一组或16根一组），一般光缆终端盒为30cm或15cm，而留出来的裸露纤芯有2.2M。所以要将其一起盘成椭圆形放入光纤熔接盘中，并将其固定好。

5、光纤全部接完后，在光缆终端盒外面套上，并加热使其收缩紧贴住光缆，以防止雨水或水汽通过缝隙进入到光缆终端盒中。
