| 品牌：宏脉 | 型号：360芯 | 货号：1 |
| 适用范围：通信设备 | 规格：200*96*40 | 是否跨境货源：否 |
镀锌板96芯光缆分纤箱铁皮96芯光纤分纤箱宏脉通信
GPXX-A系列光纤配线箱使用说明书
一、产品简介
五、附件清单
名称 | GPXX-A48 | GPXX-A72 | |
1 | M5×12机架螺钉 | 4套 | 4套 |
2 | 3×100尼龙扎带 | 24根 | 36根 |
3 | 4×150尼龙扎带 | 8根 | 12根 |
4 | 8×200尼龙扎带 | 4根 | 6根 |
5 | M2适配器安装螺钉 | 100只 | 150只 |
6 | 单芯热缩管 | 48根 | 72根 |
7 | M4沉头螺钉 | 12只 | 12只 |
8 | 5U耳板 | 2件 | 2件 |
9 | 配线标志 | 1套 | 1套 |
10 | φ4 PVC软管 | 4米 | 6米 |
11 | 3M胶带 | 1圈 | 1圈 |
12 | φ20粘贴式扭线环 | 2只 | 2只 |
三、 安装箱体
光纤分线箱，光纤配线箱，光纤配线箱，光纤配线箱
光纤配线箱，光纤配线箱，光纤配线箱，光纤配线箱，光纤配线箱
光纤配线箱，光纤配线箱，光纤配线箱，光纤配线箱，光纤配线箱

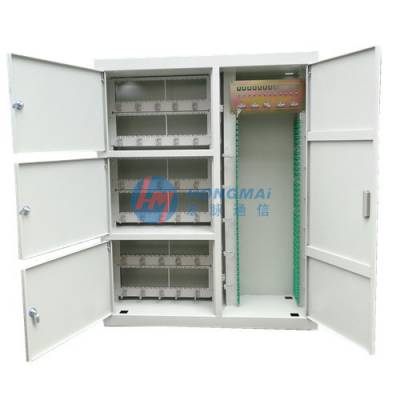

| 一、产品简介：FTTH室外壁挂式光分路器箱用于光缆与光通信设 备的配线连接，通过配线箱内的适配器，用光纤跳线引出光信号，实现光配线功能。 适用于FTTH工程光缆到楼后使用，安装于楼道、地下室、机房和大楼外墙。 光缆也可以经分光配线箱开拨盘绕后与入户光缆熔接引出， 实现光缆的直通功能，满足传统传输网络工程的需求 | |||||||||
| 二、主要特点： | |||||||||
| 1.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。 | |||||||||
| 2.箱体采用冷轧板制成，经静电喷塑处理，美观大方，线条清晰，防腐防水性能好，使用寿命长. | |||||||||
| 3.光分路器模块采用抽屉式模块化设计，具有很强的互换性和通用性。 | |||||||||
| 4.采取左右结构和上下结构组合结构的设计，左右两边都有光纤熔接层, 而右边上层为光分路器配线层，下层为光纤熔接层。 | |||||||||
| 5.在机箱形式及厚度保持一致的情况下，光纤熔接盘支持6片，满足施工过程中任意形式的接续 | |||||||||
| 6.各种接头端接方便，安装灵活。用于配线间和设备间光缆的端接、使用和管理。 | |||||||||
| 7.门锁采用优质户外防水锁，箱体挂墙安装 | |||||||||
| 8.具有临时尾纤存储区域 | |||||||||
| 9.支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等 | |||||||||
| 三、技术参数： | |||||||||
| 1.工作温度：-30~+60度，储存温度-40~+60度 | |||||||||
| 2.箱门开启角度：180° | |||||||||
| 3.大气压力:70Kpa-106Kpa | |||||||||
| 4.光电性能:插入损耗≤0.2dB;附加损耗≤0.2B | |||||||||
| 5.回波损耗≥45dB;附加损耗≤5dB | |||||||||
| 6.插拔耐久性寿命>1000次 | |||||||||
| 7.电气性能:绝缘电阻≥1000MΩ500V(直流电) | |||||||||
| 8.抗电强度:能承受3000V(直流电)/1min无击穿/无飞弧现象 | |||||||||
| 四、适用性指标: | |||||||||
| 1.标称工作波长850nm1310nm1550nm; | |||||||||
| 2.光纤光缆符合GB/T11819和GB/T7424规范; | |||||||||
| 3.光纤活动连接器符合GB12507以及相关标准规范. | |||||||||
| 4.前面操作、安装都相当迅速方便 | |||||||||
| 5.分路器插座板可翻转，蝶形光缆可以实现存储，方便维护及光缆多次维护 | |||||||||
| 6.配置2个标准插片式分光器安装槽位，可安装2台1：4/1：8插片式分光器， | |||||||||
| 7.外型尺寸：壁挂式：120*500*890MM | |||||||||
| 8.产品重量：壁挂式：22KG | |||||||||
| 镶嵌式：21KG | |||||||||
| 五、订购信息： | |||||||||
| 1.产品材料：冷轧板 | |||||||||
| 2.产品颜色：常规色灰色 | |||||||||
| 3.产品工艺:冲压 | |||||||||
| 总配线架，单面总配线架，双面总配线架 | |||||||||
| MDF产品综述： | |||||||||
| MDF（音频配线）产品用于局内交换设备与局外线路的接口，借助于配线可以方便进行用户线路与交换 | |||||||||
| 设备之间的连接，具有连接内、外线跳线、对用户线路过压过流防护、故障告警、户线路测试等功能。 | |||||||||
| 安全性：完善可靠的过压、过流保护功能；塑料件均采用阻燃塑料，达到国际FV-0级和UL94-V0级阻燃标准； | |||||||||
| ***性：双层双卡口、卡口镀金，创新的三点式卡接（IDC）技术使卡接耐力持久，并增强了导线卡接时的气密性； | |||||||||
| 适应性：高密度的横、直排模块减小了体积，增大了操作空间，尤其适合MDF改造； | |||||||||
| 管理性：模块化结构，组件化架体、不需打孔安装，所有测试操作、告警等均正面操作，并可并架扩容或背靠背安 | |||||||||
| 置，节省机房空间。 | |||||||||
| 技术指标： | |||||||||
| 1. 环境要求： | |||||||||
| 1) 工作温度： -5℃～+40℃ | |||||||||
| 2) 贮存温度: -25℃～55℃ | |||||||||
| 3) 工作相对湿度: ≤85%（+30℃） | |||||||||
| 4) 贮存相对湿度: ≤75% | |||||||||
| 5) 大气压力： 70KPa～106Kpa | |||||||||
| 2. 设备机架： | |||||||||
| 1) 机架高度：2000mm、2200mm、2600mm | |||||||||
| 2) 机架材料：铝型材 | |||||||||
| 3) 操作方式：全正面操作 | |||||||||
| 4) 机框颜色：华为灰、电信灰 | |||||||||
| 5) 接地方式：铜条 | |||||||||
| 6) 绝缘电阻：>1000MΩ（500VDC） | |||||||||
| 7) 耐电压 ： ≥1000V（50HzAC）/min | |||||||||
| 3. 模块指标： | |||||||||
| 1) 结构尺寸：横排：118（H）×240（W）×12.0（D）；直排：185（H）×118（W）×102（D） | |||||||||
| 2) 导线材料：单股塑料绝缘导线； | |||||||||
| 3) 芯线直径： 0.4-0.6mm； | |||||||||
| 4) 外径（包括绝缘层在内）：≤1.4mm | |||||||||
| 5) 单根导线沿槽口垂直方向的拉脱力：≥25N； | |||||||||
| 6) 保安器与接线排端子片间的接触压力：f＞50g | |||||||||
| 7) 卡接寿命：＞200次 | |||||||||
| 4. 保安单元 | |||||||||
| 1) 直流击穿电压Udc=230（+30/-40）V； | |||||||||
| 2) 脉冲击穿电压Umax≤800V(1000V/μs电压上升率时)； | |||||||||
| 3) 耐雷电冲击能力：能通过下面的模拟雷击试验。在脉冲电压4KV，电压波形10/700μs试验次数10次间隔 | |||||||||
| 1分钟相邻两次电压极性相反冲击下，能正常工作； | |||||||||
| 4) 耐电力线感应（长线路）能力：在电压Uac（max）=600Vr.m.s f=50HZ持续时间500ms试验5次， | |||||||||
| 间隔1分钟条件下，能正常工作； | |||||||||
| 5) 耐电力线碰触能力：在电压Uac（max）=220Vr.m.s f=50HZ持续时间15分钟条件下，不起火、不燃烧； | |||||||||
| 失效保护（FS）功能：按YD/T 694-1999的6.26规定，放电回路中的a线或b线在15秒内接地,并输出告警信号； | |||||||||
| 6) 常温电阻＜20Ω，a、b线差＜1.5Ω； | |||||||||
| 7) 过电流防护功能：不动作电流100mA，1小时不动作（测试电压直流60V，环境温度+40℃）。； | |||||||||
| 订货指南： | |||||||||
| 总配线架（双面操作） | |||||||||
| 保安接线排 | 测试接线排 | 外形尺寸 | |||||||
| 规格型号 | 容量 | 列数 | 数量 | 容量 | 列数 | 数量 | 高*宽*深 | ||
| JPX-3000 | 3000 | 5 | 30 | 3072 | 5 | 24 | 2000*1550*1000 | ||
| JPX-4000 | 3000 | 5 | 40 | 4096 | 5 | 32 | 2200*1550*1000 | ||
| JPX-5000 | 5000 | 5 | 50 | 5120 | 5 | 40 | 2700*1550*1000 | ||
| 无跳接光交箱、无跳接光缆交接箱、光缆交接箱、光交箱、144芯无跳接光交箱、288芯无跳接光交箱、 | |||||
| 578芯无跳接光交箱、三储三熔纤盘、三储三熔储柜、三储三熔纤盘柜、48芯光缆交接箱、、 | |||||
| 144芯光缆交接箱、288芯光缆交接箱、576光缆交接箱、720芯光缆交接箱、1152芯光缆交接箱、96芯落地式光缆交接箱、 | |||||
| 144芯落地式光缆交接箱、288芯落地式光缆交接箱、576芯落地式光缆交接箱、96芯室外落地式光缆交接箱、144芯室外落地式光缆交接箱、 | |||||
| 288芯室外落地式光缆交接箱、576芯室外落地式光缆交接箱、144芯光缆交接箱（不锈钢）、144芯光缆交接箱（SMC）、 | |||||
| 288芯光缆交接箱（不锈钢）、288芯光缆交接箱（SMC）、576芯光缆交接箱（不锈钢）、576芯光缆交接箱（SMC）、 | |||||
| 电缆交接箱、网络机柜、FTTH分线箱、FTTH分配箱、ODF单元箱、24芯ODF单元箱、 | |||||
| 一体化盘、熔接盘、熔纤盘、光纤尾纤、12束状尾纤、光纤适配器、FC光纤适配器、 | |||||
| 理线环、储纤筒、半圆储纤筒、三叶线环、热缩套管、裸纤保护管、蛇形管 | |||||
| |||||
| 我司是国内最早生产SMC材质箱体的企业之一，箱体采用SMC | |||||
| （玻璃纤维增强不饱和聚酯塑料）经高温模压制成， | |||||
| 具有***的机械强度及抗腐蚀、耐老化功能，能抵御剧变的气候和恶劣的工作环境 | |||||
| 使用寿命可达20年及以上。 | |||||
| 从97年开始投入生产以来，现我司SMC光缆交接箱以形 | |||||
| 成 | |||||
| 主要技术指标如下： | |||||
| 工作温度：-40-+60度。 | |||||
| 相对湿度：《95%（+40度） | |||||
| 大气压力：70Kpa-106Kpa. | |||||
| 耐电压水平：》3000V(DC)1min不击穿、无飞弧。 | |||||
| 绝缘电阻：》2*10 MΩ/500V(DC). | |||||
| 机械强度：与表面垂直的压力大于980N. | |||||
| 密封性能：达到GB4208标准中IP65级要求。 | |||||
| 阻燃性能：符合GB5169.7标 | |||||
| 光纤配线箱爆价，12芯光纤配线箱爆价，24芯光纤配线箱爆价，36芯光纤配线箱爆价，48芯光纤配线箱 | ||||||||
| 一．产品介绍 | 72芯光纤配线箱，96芯光纤配线箱，144芯光纤配线箱 | |||||||
| 式光缆分光分纤箱。箱体材料采用优质冷轧钢、不锈钢或复合材料。主要适用在FTTH接入 | ||||||||
| 且引入了旁路纤接续功能。 | ||||||||
| 适配器型分纤箱除具有分配线功能，还预留分光功能，可灵活配置各种不同规格的盒式光 | ||||||||
| 上联光缆：容量12-96芯。蝶形光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至 | ||||||||
| 分纤（分光）箱：适用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32，1:64,2:64盒式 | ||||||||
| 光分路器 | ||||||||
| 插槽即可。通过灵活的增加光分插片数量来实现端口的扩容，不同容量的光分模块具有通 | ||||||||
| 了无跳接。箱体材料采用优质冷轧钢或不锈钢。产品主要适用在FTTH接入方式下的楼道分 | ||||||||
| 光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。 | ||||||||
| 光分插片灵活的配置方式，限度为运营商节约初期投资。 | ||||||||
| 光分插片集光分与适配器为一体，***的方便了工程施工，也减少了常规盒式光分路器 | ||||||||
| 因施工或保管不当造成的损坏。1:4和1:8采用一个插槽，1:16占用2个插槽，1:32占用4个插槽。 | ||||||||
| 尾纤的存储采用SC适配器固定，客户未开通时，上联尾纤在此停泊，实现了无跳接。 | ||||||||
| 上联光缆：容量24芯，常规容纳2根光缆进入（可选择特殊设计进入4－6根缆,特殊 | ||||||||
| 要求订货时需说明）。蝶形光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户 | ||||||||
| 端，32（64）芯。进缆方式：室内上进/下进、室外下进。 | ||||||||
| 光分路器：适用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32光分路器 | 备注 | |||||||
| 具体尺寸、配置见下表： | 暗装 | 可安装盒式光分路器 | ||||||
| 光缆分光分纤箱产品目录 | 明装、室外壁挂或抱杆通用 | 可安装盒式光分路器 | ||||||
| 暗装 | 可安装两个标准插片式光分路器 | |||||||
| 序号 | 命名建议 | 代码 | 容量 | 室内/室外 | 材质 | 暗装 | 可安装四个标准插片式光分路器 | |
| 1 | 光缆分光分纤箱 | CTGFS14G-H32 | 32户 | 室内 | 冷轧钢板 | 明装、室外壁挂或抱杆通用 | 可安装两个标准插片式光分路器 | |
| 2 | 光缆分光分纤箱 | CTGFS35F-H32 | 32户 | 室外 | 复合材料 | 明装、室外壁挂或抱杆通用 | 可安装四个标准插片式光分路器 | |
| 3 | 光缆分光分纤箱 | CTGFS14G-P16 | 16户 | 室内 | 冷轧钢板 | |||
| 4 | 光缆分光分纤箱 | CTGFS14G-P32 | 32户 | 室内 | 冷轧钢板 | |||
| 5 | 光缆分光分纤箱 | CTGFS35F-P16 | 16户 | 室外 | 复合材料 | |||
| 6 | 光缆分光分纤箱 | CTGFS35F-P32 | 32户 | 室外 | 复合材料 | 安装方式 | 备注 | |
| 暗装 | 直熔型 | |||||||
| 光缆分纤箱产品目录 | 暗装 | 直熔型 | ||||||
| 暗装 | 直熔型 | |||||||
| 序号 | 名称 | 代码 | 容量 | 室内/室外 | 材质 | 暗装 | 直熔型 | |
| 1 | 光缆分纤箱 | CTGF14GZ-36 | 12-36芯 | 室内 | 冷轧钢板 | 明装、室外壁挂或抱杆通用 | SC适配器型 | |
| 2 | 光缆分纤箱（箱体、背板分离模式） | CTGF14GZ-36 | 12-36芯 | 室内 | 冷轧钢板 | 明装、室外壁挂或抱杆通用 | SC适配器型 | |
| 3 | 光缆分纤箱 | CTGF35FZ-36 | 12-36芯 | 室内 | 冷轧钢板 | 明装、室外壁挂或抱杆通用 | SC适配器型 | |
| 4 | 光缆分纤箱（箱体、背板分离模式） | CTGF35FZ-36 | 12-36芯 | 室内 | 冷轧钢板 | 暗装 | SC适配器型 | |
| 5 | 光缆分纤箱 | CTGF35FS-12 | 12芯 | 室外 | 复合材料 | 暗装 | SC适配器型 | |
| 6 | 光缆分纤箱 | CTGF35FS-24 | 24芯 | 室外 | 复合材料 | 暗装 | SC适配器型 | |
| 7 | 光缆分纤箱 | CTGF35FS-36 | 36芯 | 室外 | 复合材料 | |||
| 8 | 光缆分纤箱 | CTGF14GS-12 | 12芯 | 室内 | 冷轧钢板 | |||
| 9 | 光缆分纤箱 | CTGF14GS-24 | 24芯 | 室内 | 冷轧钢板 | |||
| 10 | 光缆分纤箱 | CTGF14GS-36 | 36芯 | 室内 | 冷轧钢板 | |||
光纤配线架(ODF)用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块及无线基站的中小型配线系统。
折叠编辑本段外观结构
1
设备中非金属材料的结构件及光纤连接器的燃烧性能应符合以下条件之一:
1)试验样品没有起燃;
折叠模块式
模块式结构是把光纤配线架分成多种功能模块，光缆的熔接、调配线、连接线存储及其他功能操作，分别在各模块中完成，这些模块可以根据需要组合安装到一个公用的机架内。这种结构可提供的灵活性，较好地满足通信网络的需要。推出的模块式大容量光纤分配架，利用面板和抽屉等独特结构，使光纤的熔接和调配线操作更方便;另外，采用垂直走线槽和中间配线架，有效地解决了尾纤的布放和存储问题。因此它是大容量光纤配线架中的一种，但它的造价相对较高
光纤配线架的选型是一项重要而复杂的工作，各地应根据本地的具体情况，充分考虑各种因素，在认真了解，反复比较的基础上，才能选出一种最能满足当前需要和未来发展的光纤配线架。
折叠编辑本段功能要求
折叠光缆固定保护
应具有光缆引入、固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆及缆中纤芯不受损伤。光缆金属部分与金属机架绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
