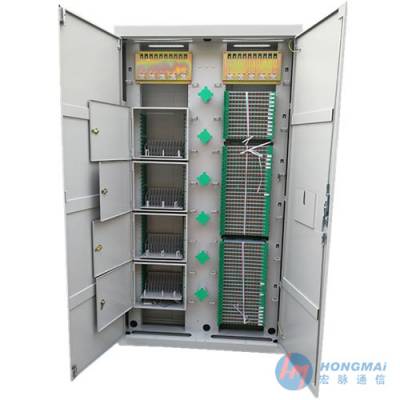

ODF光纤配线架型号：GPX2000-VI型光纤配线架、GPX2000-VII型光纤配线架、GPX2000-VIII型光纤配线架、GPX2000-VIIIB型光纤配线架、GPX2000-VIIIC型光纤配线架、GPX2000-VIIIE型光纤配线架、GPX2000-VIIIF型光纤配线架CT-GPX09T型光纤配线架

ODF光纤配线架容量：144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、960芯、1152芯、1200芯、1440芯、2160芯（支持订做）

ODF光纤配线架是一种用于实现光缆光纤连接调度的设备。主要适用于光传输网络和光传输设备之间，以及接入网中光纤、用户光缆之间的光交接点。可采用交叉连接和直接连接两种方式，方便的实现两种光纤的连接、分配和调度
哲森ODF光纤配线架满足YD/T788-2011、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等国内标准及IEC 61300-3-15、 IEC 61300-3-16 、IEC 61300-3-17 、IEC 61300-3-23等***

ODF光纤配线架（Optical Distribution frame）ODF光纤配线架|ODF光纤配线柜中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》FTTH接入层光纤分配架（Fiber Optic Distribution frame），又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。

三网合一机柜镶嵌式

一、产品简介：FTTH三网合一光分路器分纤楼道箱，用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光纤跳线引出光信号，实现光配线功能。适用于FTTH工程光缆到楼后使用，安装于楼道、地下室、机房和大楼外墙。光缆也可以经分光配线箱开拨盘绕后与入户光缆熔接引出，实现光缆的直通功能，满足传统传输网络工程的需求

二、主要特点：宁波宏脉通信科技有限公司

1.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。

2.箱体内部线缆固定材料较之以前更降低成本且实用,自由性强.

3.箱体采用冷轧板冲压制成，经静电喷塑处理，美观大方，线条清晰，防腐防水性能好，使用寿命长.

4.光分路器模块采用抽屉式模块化设计，具有很强的互换性和通用性。

5.采取左右结构和上下结构组合结构的设计，左右两边都有光纤熔接层,而右边上层为光分路器配线层，下层为光纤熔接层。

6.各种接头端接方便，安装灵活。用于配线间和设备间光缆的端接、使用和管理。

7.门锁采用优质户外防水锁，箱体壁挂式安装和镶嵌式安装

8.具有皮线光缆盘纤维区

9.支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等

三、技术参数：宁波宏脉通信科技有限公司1.工作温度：-30~+60度，储存温度-40~+60度

2. 箱门开启角度：180°

3.大气压力:70Kpa-106Kpa
4.光电性能:插入损耗≤0.2dB;附加损耗≤0.2B
5.回波损耗≥45dB;附加损耗≤5dB
6.插拔耐久性寿命>1000次
7.电气性能:绝缘电阻≥1000MΩ500V(直流电)
8.抗电强度:能承受3000V(直流电)/1min无击穿/无飞弧现象
四、适用性指标:
1.标称工作波长850nm1310nm1550nm;
2.光纤光缆符合GB/T11819和GB/T7424规范;
3.光纤活动连接器符合GB12507以及相关标准规范.
4.前面操作、安装都相当迅速方便

5.分路器插座板可翻转，蝶形光缆可以实现存储，方便维护及光缆多次维护

6.配置3个标准插片式分光器安装槽位，可安装6台1：4/1：8插片式分光器，

7.外型尺寸：宁波宏脉通信科技有限公司

镶嵌式：入墙尺寸：145*580*750mm 外墙尺寸：630* 800mm

8.产品重量：

镶嵌式：21KG

五、订购信息：

1.产品材料：1.2冷轧板

2.产品颜色：常规色

3.产品工艺:冲压
