| 型号：48芯 | 品牌：宏脉 | 货号：222 |
| 是否跨境货源：否 | 24芯：光纤配线架 |

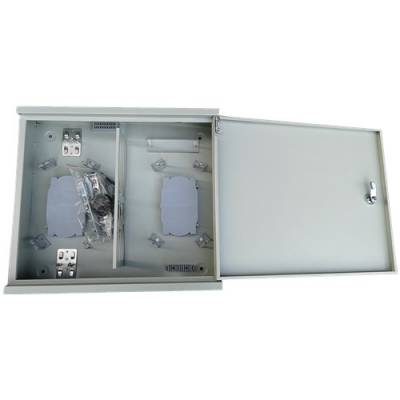

镀锌板48芯光缆分纤箱室外抱杆式光纤分线箱嵌入式宏脉科技
FTTx光缆分纤箱
1、光缆在敷设安装中，应根据敷设地段的环境条件，在***光缆不受损伤的原则下，因地制宜地采用人工或机械敷设。
2、光缆敷设安装的最小曲率半径应符合表7.8.2 的规定。
表7.8.2 接入网光缆敷设安装最小曲率半径
外护层型式/光缆类型 | 静态弯曲 | 动态弯曲 |
无外护层或04型外护层、路面微槽缆 | 10D | 20D |
53、54、33、34、63、64型外护层 | 12.5D | 25D |
333、43型外护层，接入网用室内外光缆 | 15D/15H | 30D/30H |
微型自承式通信用室外光缆、室内单芯和双芯光缆 | 10D/10H (但不小于30mm) | 20D/20H (但不小于60mm) |
G.652光纤蝶形引入光缆 | 30mm | 60mm |
G.657A光纤蝶形引入光缆 | 15mm | 30mm |
G.657B光纤蝶形引入光缆 | 10mm | 25mm |
注：D为缆芯处圆型护套外径、H为缆芯处扁型护套短轴的高度。 | ||
3、室内光缆和用户引入光缆预留长度应符合下列要求
（1）室内光缆在楼层分纤箱每端预留光纤长度不宜大于1.5m；在建筑物配线间或交接间每端光缆预留长度为3.0m～5.0m。
（2）用户引入光缆在用户端预留长度应不小于 0.5m；在楼层、室外墙壁和杆路上的光缆分纤箱的预留长度应不小于1.0m。
（3）需在室内公共场所明敷光缆时，对易触及的部分可采用塑料管或钢管保护措施。
4、路面微槽光缆敷设安装要求
（1）光缆沟槽应切割平直，槽道开槽宽度应根据所放光缆的外径确定，一般应小于20mm，槽道内最上层光缆距路面深度不小于80mm，槽道总深度不大于路面厚度2/3。路面厚度不符合安装要求时，不得将路面层切割透。
（2）光缆沟槽的沟底应平整、光滑和无硬坎（台阶）；沟槽的转角角度应***光缆敷设后的曲率半径符合要求。
（3）在敷设光缆前，应先对光缆沟槽及路面进行清洁处理使沟槽满足光缆布放和修复工艺要求，沟槽内不应有碎石等杂物，沟底平滑，然后在沟底预置一根用做保护层PE泡沫填充条或其他合适材料。
（4）路面微槽敷设光缆可以采用人工或者机械法敷设；光缆宜整盘敷设。
（5）根据沟槽的深度和路面恢复材料的特性不同，需要在光缆的上方放置缓冲保护材料。
（6）路面的恢复应符合城市道路主管部门的要求，修复后的路面结构应满足相应路段服务功能要求。
5、光缆接续、成端应符合下列要求
（1）光缆接续可采用直通接头或分支接头，光纤接续宜采用熔接方式。
（2）光缆在局端、光分配点成端，光纤应采用熔接方式。
（3）入户光缆成端可采用熔接方式或冷接方式成端。当采用冷接方式成端，宜采用预埋光纤式现场成端连接器。
（4）光缆接续、成端的光纤接头衰减限值应满足表7.8.5的规定。
表7.8.5 光纤接头衰减限值表
接头衰减 | 熔接方式 | 冷接方式 | 测试波长(nm) | ||||
单纤(dB) | 光纤带光纤(dB) | 单纤(dB) | |||||
光纤类别 | 平均值 | 值 | 平均值 | 值 | 平均值 | 值 | |
G.652 | ≤0.06 | ≤0.12 | ≤0.12 | ≤0.38 | ≤0.15 | ≤0.3 | 1310/1550 |
（5）当采用金属加强构件自承式引入光缆从楼宇外直接引入室内时，应将金属构件在楼宇外墙处终结，并将引入楼宇内光缆段的金属构件剥离。
6、楼层光缆分纤箱等必须安装在***、便于维护的公共地点；箱体底边距地坪的高度应不小于1.2m。
7、光缆分纤箱在电杆上安装时，箱体***距底层吊线的距离为800mm。箱体安装的朝向应一致。
8、室外墙挂式安装光缆分纤箱，箱体的下沿距地面高度为2.8～3.2m。
9、用户端设施安装应符合以下要求
（1）在用户家庭采用用户智能终端盒作为终端时，其安装位置应选择在家庭布线系统的汇聚点，线路进出和维护方便位置。
（2）光纤插座盒安装高度，盒底离地宜为0.3～0.5m，应和电源插座安装高度一致。
10、光分路器安装应符合以下要求
（1）光分路器安装位置宜选在接入点、小区或用户提供的机房、电信交接间、弱电竖井、光缆交接箱、光缆分纤箱等地点；特殊情况下光分路器可以安装在光接头盒内等。
（2）光分路箱的安装位置应***、便于施工及维护。
（3）光分路器引出尾纤宜采用2.0mm或0.9mm外护套尾纤。其引出长度不宜超过1500mm。
